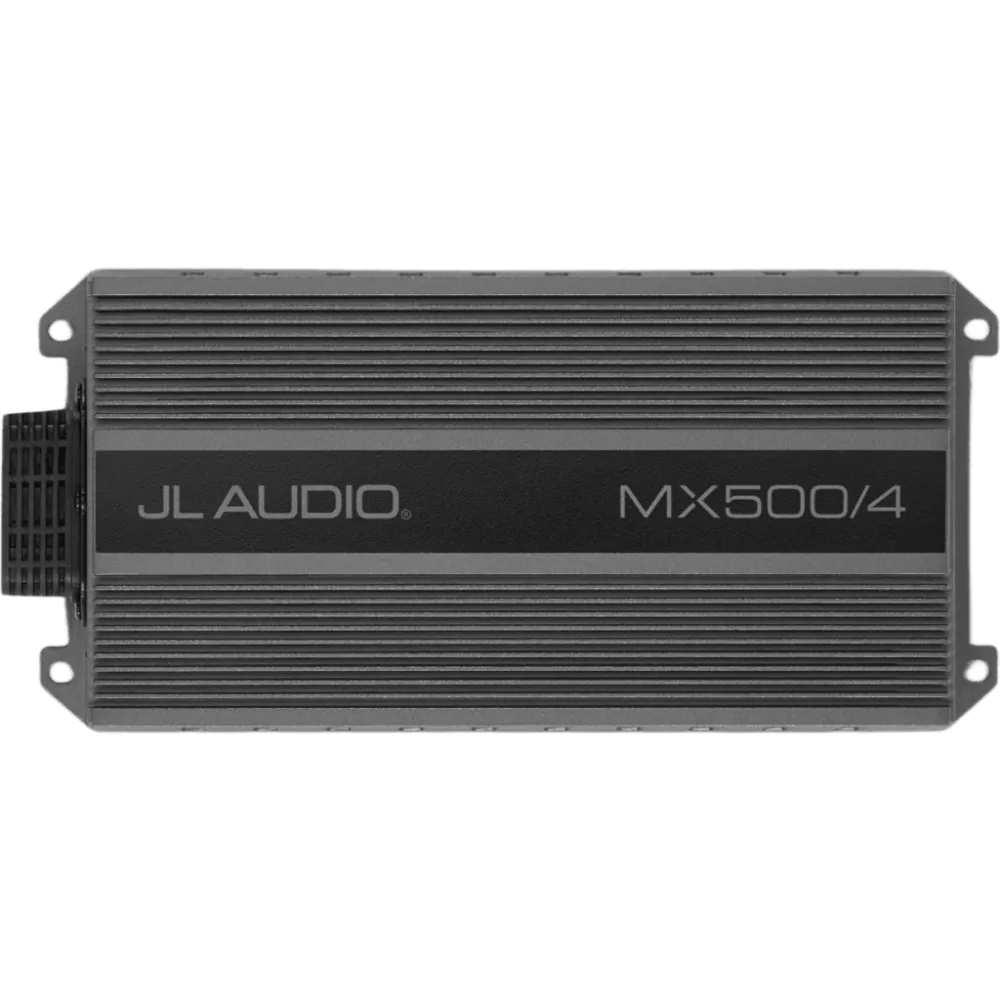

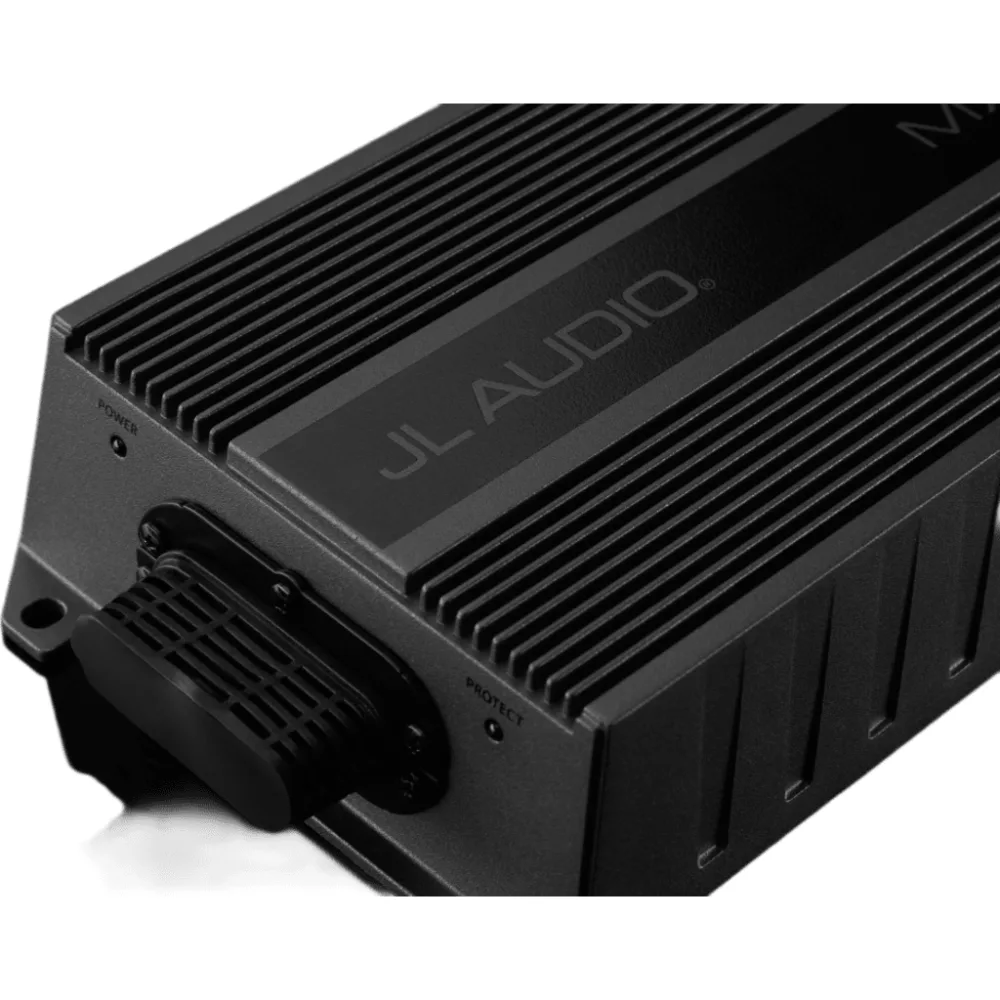

El amplificador náutico y para deportes de motor JL Audio MX500/4 es un amplificador de rango completo de 4 canales con una potencia nominal de 500 vatios, diseñado para aplicaciones marinas y todoterreno exigentes. Construido con clasificación de resistencia al agua y al polvo IPX7, este amplificador Clase D ofrece una potencia continua de 70 W x 4 a 4 ohmios (14.4 V, <1% THD) y 125 W x 4 a 2 ohmios, con capacidad de puenteo para 250 W x 2. Incorpora filtros paso bajo/paso alto con pendientes de 12 dB/octava en todos los canales, rango de frecuencia de 35 Hz a 300 Hz, y entrada de señal conmutable de bajo/alto nivel (250 mV-4 V RMS / 750 mV-15 V RMS). Su diseño compacto (45 mm x 237 mm x 115 mm) y ligero (1.44 kg) lo hace ideal para instalaciones en espacios reducidos, mientras que su factor de amortiguación superior a 92 a 4 Ω garantiza un control preciso del altavoz. Incluye potenciómetros de filtro calibrados con bloqueo y modo de entrada de canal seleccionable (2/3/4 canales), ofreciendo flexibilidad para configuraciones de audio marino de alto rendimiento.
Características Generales
- Canales: 4
- Clase del amplificador: Clase D
- Potencia nominal continua (RMS) a 14.4 V, 4 Ω, <1% THD: 70 W x 4 / 250 W x 2 (Puenteado)
- Potencia nominal continua (RMS) a 14.4 V, 2 Ω, <1% THD: 125 W x 4
- Potencia nominal continua (RMS) a 12.5 V, 4 Ω, <1% THD: 55 W x 4 / 180 W x 2 (Puenteado)
- Potencia nominal continua (RMS) a 12.5 V, 2 Ω, <1% THD: 90 W x 4
- Relación señal/ruido (potencia nominal, A-weighted, 20 Hz-20 kHz): > 88 dB
- Relación señal/ruido (1 W, A-weighted, 20 Hz-20 kHz): > 70.5 dB
- Factor de amortiguación a 4 Ω: > 92/50 Hz
- Factor de amortiguación a 2 Ω: > 43/50 Hz
- THD+N a la potencia nominal (2 Ω por canal): < 1%
- Respuesta de frecuencia (+0, -1 dB): 20 Hz - 20 kHz
- Rango de tensión de entrada (RCA): Conmutable de 250 mV - 4 V RMS (bajo) a 750 mV - 15 V RMS (alto)
- Valor del fusible: 50 A
- Tipos de fusible recomendados: AFS, AGU o MaxiFuse™
- Calibre mín. cable de tierra/alimentación de cobre: 4 AWG
- Modos de filtro (canales 1 y 2): Desactivado, paso bajo o paso alto
- Pendientes de filtro (canales 1 y 2): 12 dB/octava
- Rango de frecuencia del filtro (canales 1 y 2): 35 Hz - 300 Hz
- Modos de filtro (canales 3 y 4): Desactivado, paso bajo o paso alto
- Pendientes de filtro (canales 3 y 4): 12 dB/octava
- Rango de frecuencia del filtro (canales 3 y 4): 35 Hz - 300 Hz
- Potenciómetros frecuentes del filtro calibrado y con bloqueo: Sí
- Cambio de modo de entrada de canal: Sí (2/3/4 canales)
Desempeño
- Potencia RMS (14.4 V, 4 Ω): 70 W x 4 / 250 W x 2 (Puenteado)
- Potencia RMS (14.4 V, 2 Ω): 125 W x 4
- Potencia RMS (12.5 V, 4 Ω): 55 W x 4 / 180 W x 2 (Puenteado)
- Potencia RMS (12.5 V, 2 Ω): 90 W x 4
- Relación S/N (potencia nominal): > 88 dB
- Relación S/N (1 W): > 70.5 dB
- Factor de amortiguación (4 Ω): > 92/50 Hz
- Factor de amortiguación (2 Ω): > 43/50 Hz
- THD+N (2 Ω): < 1%
- Respuesta de frecuencia: 20 Hz - 20 kHz (+0, -1 dB)
Físicas y Eléctricas
- Alimentación: 11-15 VDC
- Dimensiones (Alto x Ancho x Profundidad): 45 mm (1.77") x 237 mm (9.33") x 115 mm (4.50")
- Peso: 1.44 kg (3.18 lb)
- Clasificación de resistencia al agua y al polvo: IPX7
- Valor del fusible: 50 A
- Tipos de fusible recomendados: AFS, AGU o MaxiFuse™
- Calibre mín. cable de tierra/alimentación de cobre: 4 AWG
Procesamiento de Señales
- Modos de filtro (canales 1 y 2): Desactivado, paso bajo o paso alto
- Pendientes de filtro (canales 1 y 2): 12 dB/octava
- Rango de frecuencia del filtro (canales 1 y 2): 35 Hz - 300 Hz
- Modos de filtro (canales 3 y 4): Desactivado, paso bajo o paso alto
- Pendientes de filtro (canales 3 y 4): 12 dB/octava
- Rango de frecuencia del filtro (canales 3 y 4): 35 Hz - 300 Hz
- Potenciómetros frecuentes del filtro calibrado y con bloqueo: Sí
- Cambio de modo de entrada de canal: Sí (2/3/4 canales)
- Rango de tensión de entrada (RCA): Conmutable de 250 mV - 4 V RMS (bajo) a 750 mV - 15 V RMS (alto)
Contenido del Paquete
- Amplificador JL Audio MX500/4
- Manual de instalación y operación
