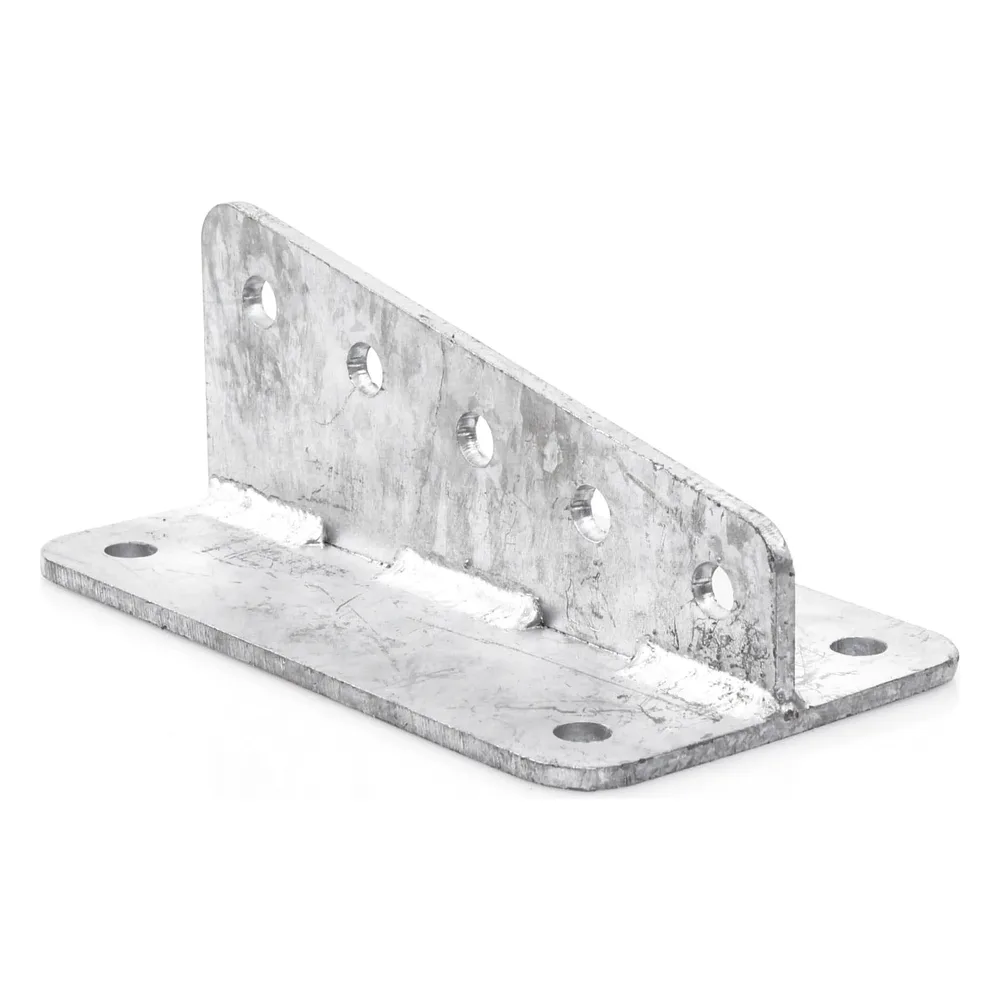

Ancla Aleta de 5 Orificios con 4 Puntos de Fijación. Uso en Fijación de mástiles. Galvanizado por Inmersión en Caliente.

Características Generales

• Modelo: SLMANG
• Uso: Fijación de mástiles livianos tipo SLM
• Aplicación: Instalación de equipo de elevación en loza
• Acabado: Galvanizado por inmersión en caliente
• Peso: 0.85 kg
• Normas: ISO 9000

Especificaciones Técnicas

• Tipo de Ancla: Placa con 5 perforaciones
• Puntos de Fijación: 4 puntos
• Material: Acero ASTM-36
• Soldadura: Tipo GMAW, AWS E7018
• Tornillería: Grado máquina e inoxidable
• Tolerancias: ±5 cm o indicadas

Dimensiones

• Ancho Total: 250 mm
• Altura: 108 mm
• Espesor: 25 mm
• Diámetro de Perforaciones: 9/16'
• Distribución de Perforaciones: 6 - 2' @ 4'
• Distancia entre Centros: 152 x 152 mm

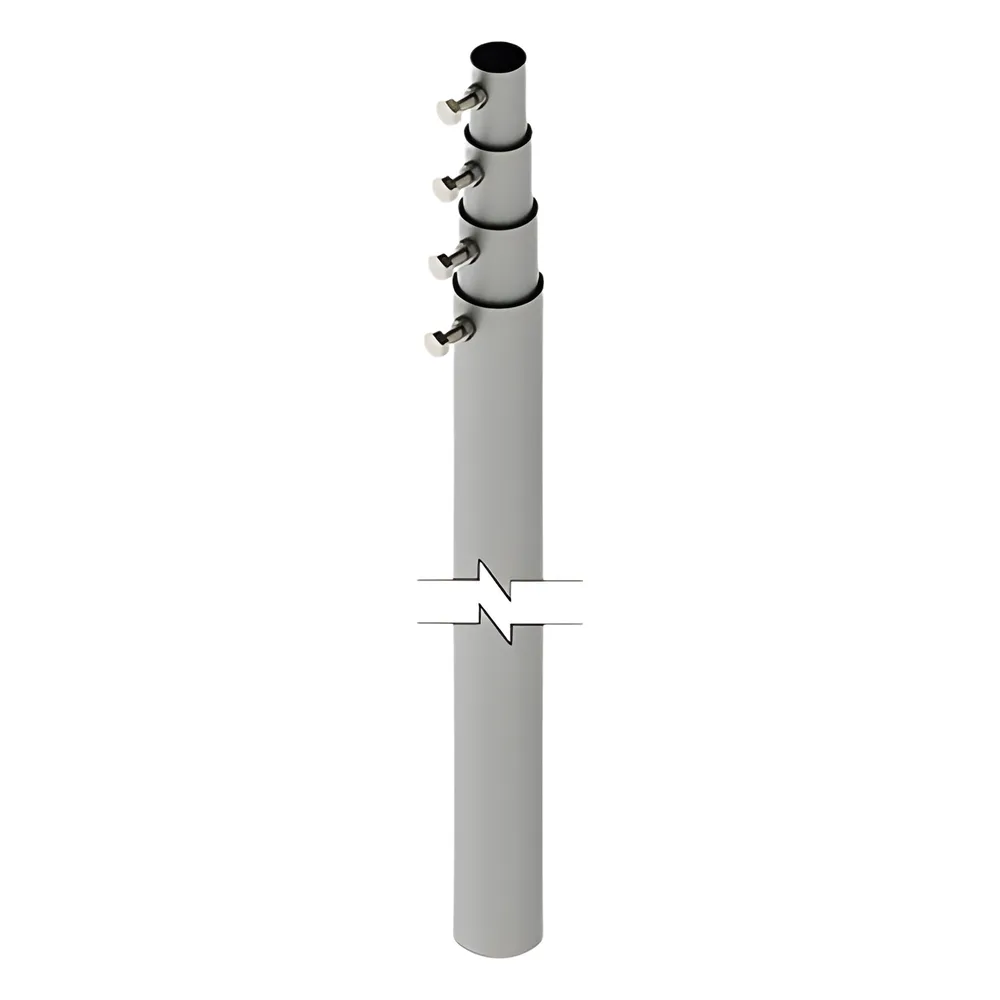

Kit de Mástil

Instalación de Mástil

Notas Técnicas

• Todas las medidas están en centímetros, excepto donde se indique
• Tolerancias generales ±5 cm o indicadas
• Todo el material es de acero ASTM-36
• Toda la soldadura es del tipo AWS E7018
• La tornillería es grado máquina y/o inoxidable
