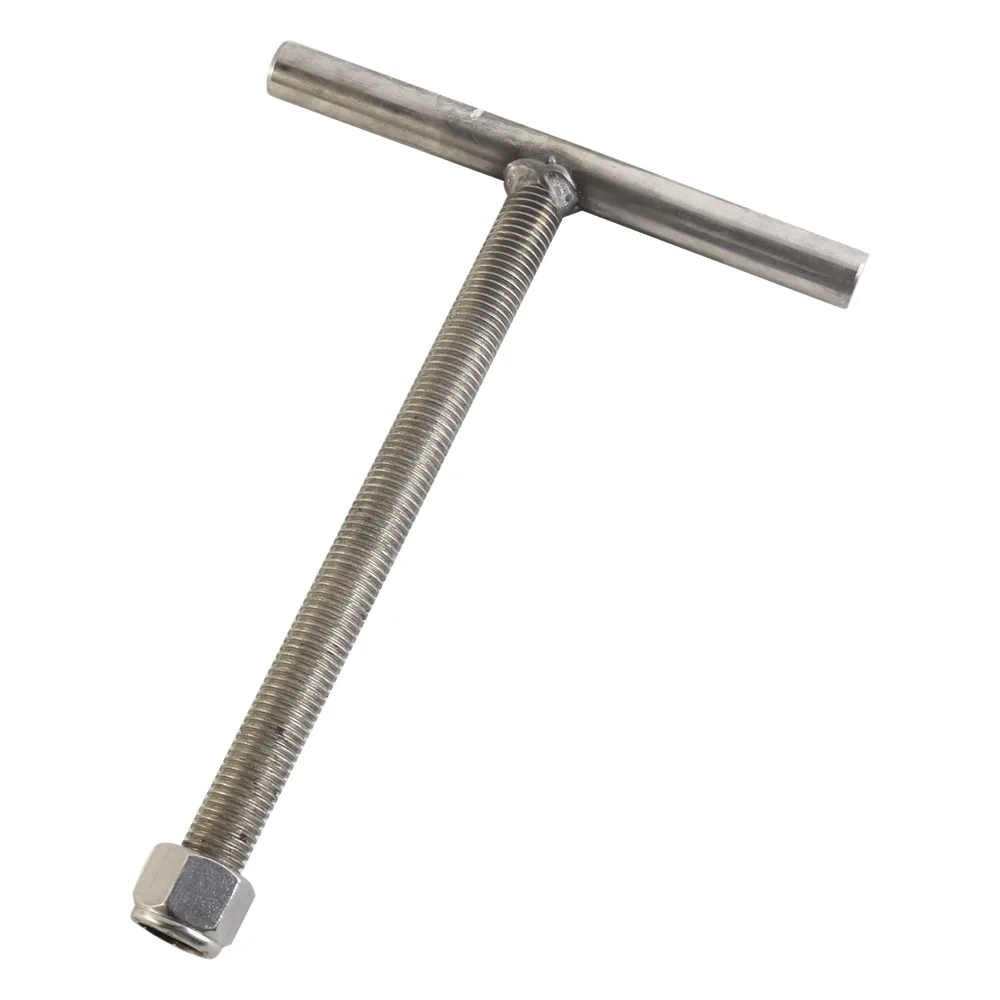

Ancla para Base para Torre Armada con Tramo STZ-90G.

Características Principales

• Diámetro del tubo: 1 1/16'
• Material: Acero ASTM-36
• Acabado: Galvanizado por inmersión en caliente
• Tipo de ancla: Modelo SAB90G (3 piezas)
• Aplicación: Para base SBA90G

Especificaciones Técnicas

• Diámetro del tubo: 1 1/16' (19.3 mm)
• Placa: 3/4'
• Tubo BA60: 2-1/2 CED. 40 (51.5 mm)
• Tubo MON-TEM: 2-1/2 CED. 40
• Roscado: Ø 1'
• Barreno: Pasado 19 6.4

Notas Técnicas

• Tolerancias: ±5 cm o indicadas
• Soldadura: Tipo AWS E7018
• Tornillería: Grado máquina y/o inoxidable
• Escala de plano: 1:5
• Propiedad intelectual: Plano propiedad de SYSCOM

Dimensiones

• Altura: 92.3 cm
• Ancho: 85 cm
• Profundidad: 100 cm
• Espesor placa: 3/4'
• Diámetro barreno: 25/32'

Identificación

• Modelo: SAB90G
• Plano: SBA90G-001
• Fecha elaboración: 11/07/17
• Elaborado por: Departamento de Ingeniería SYSCOM
