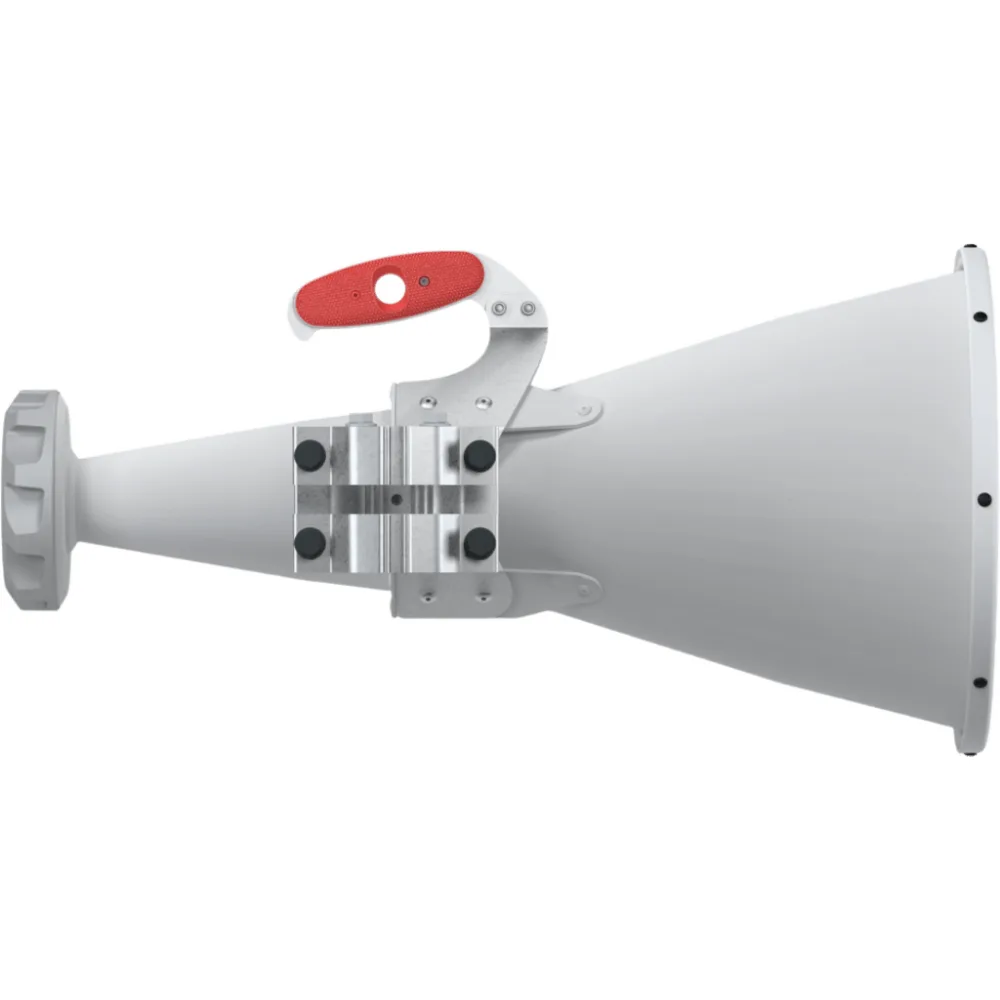

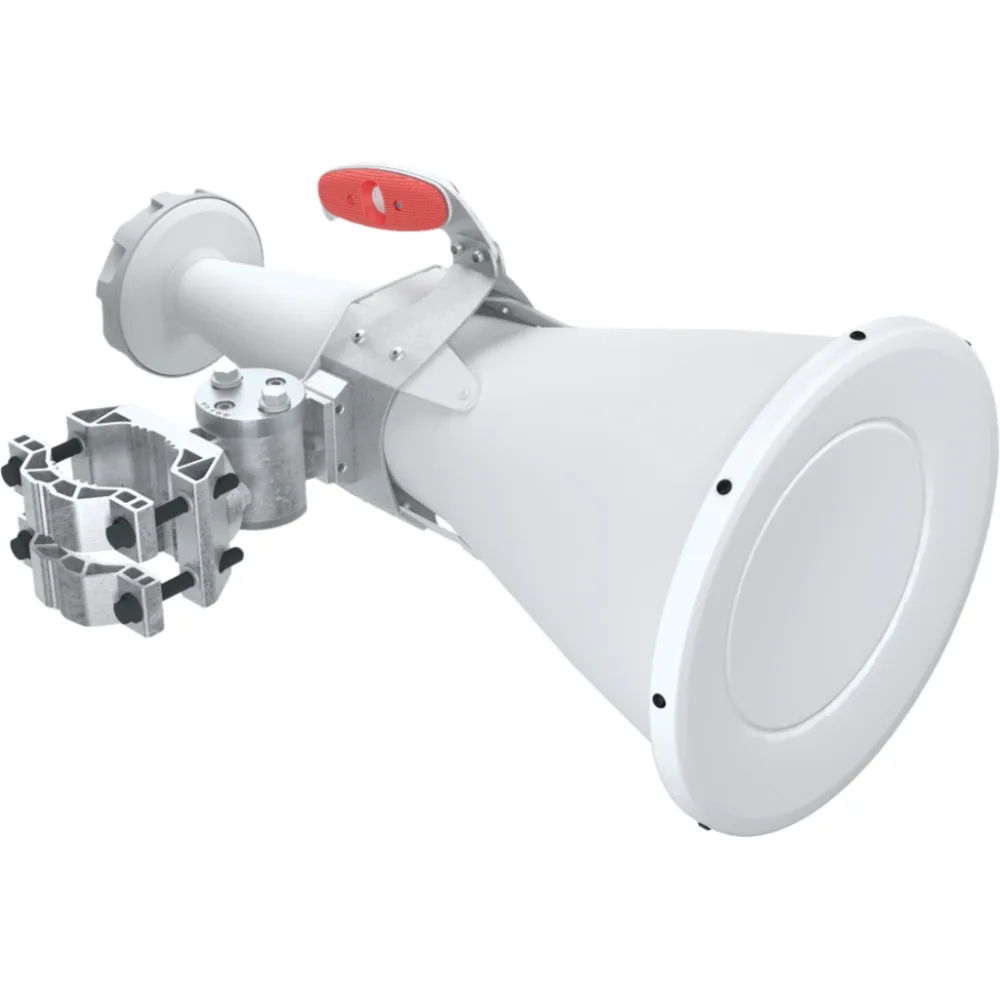

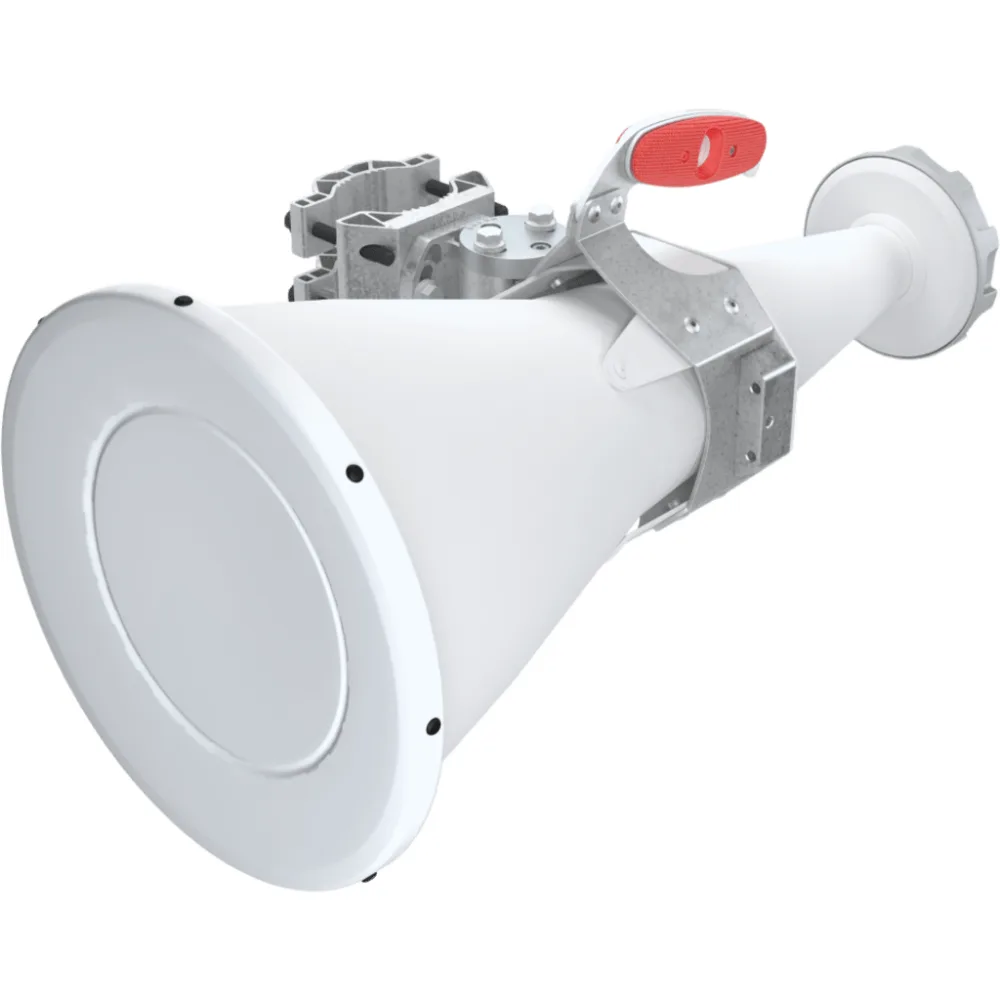

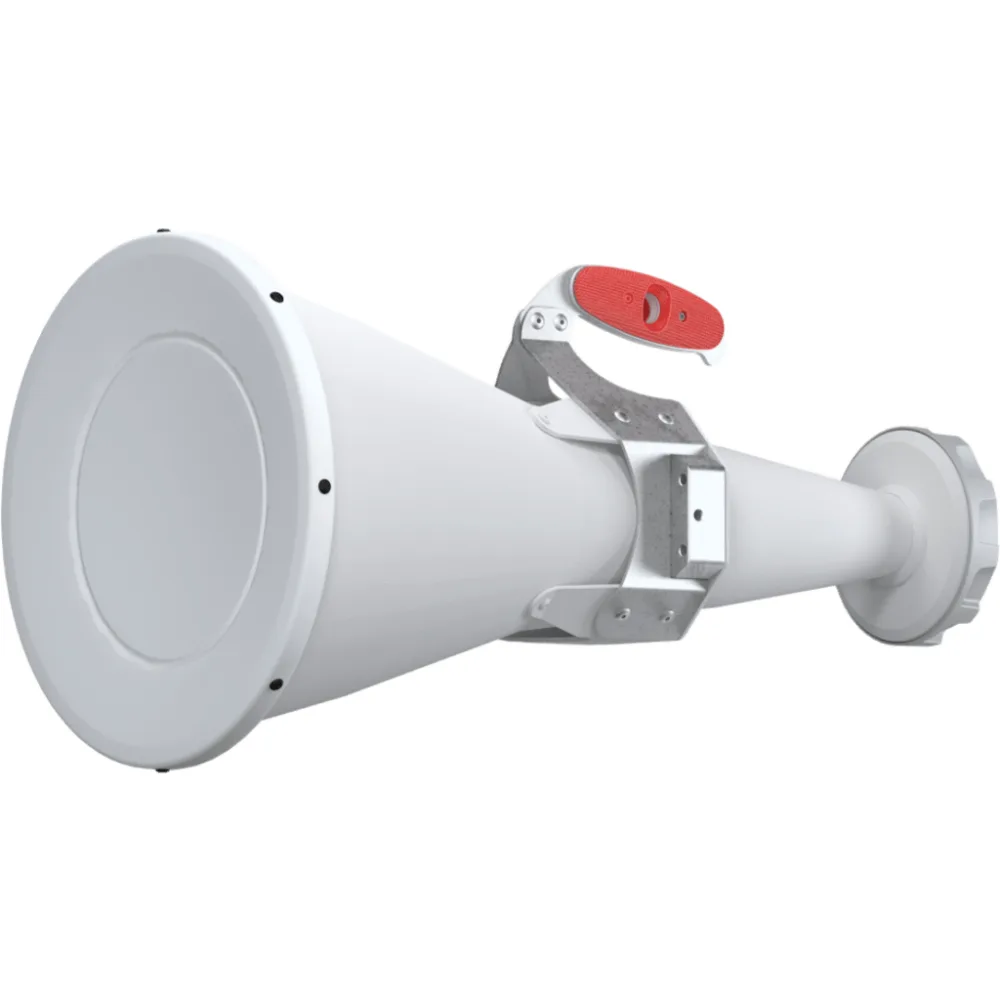

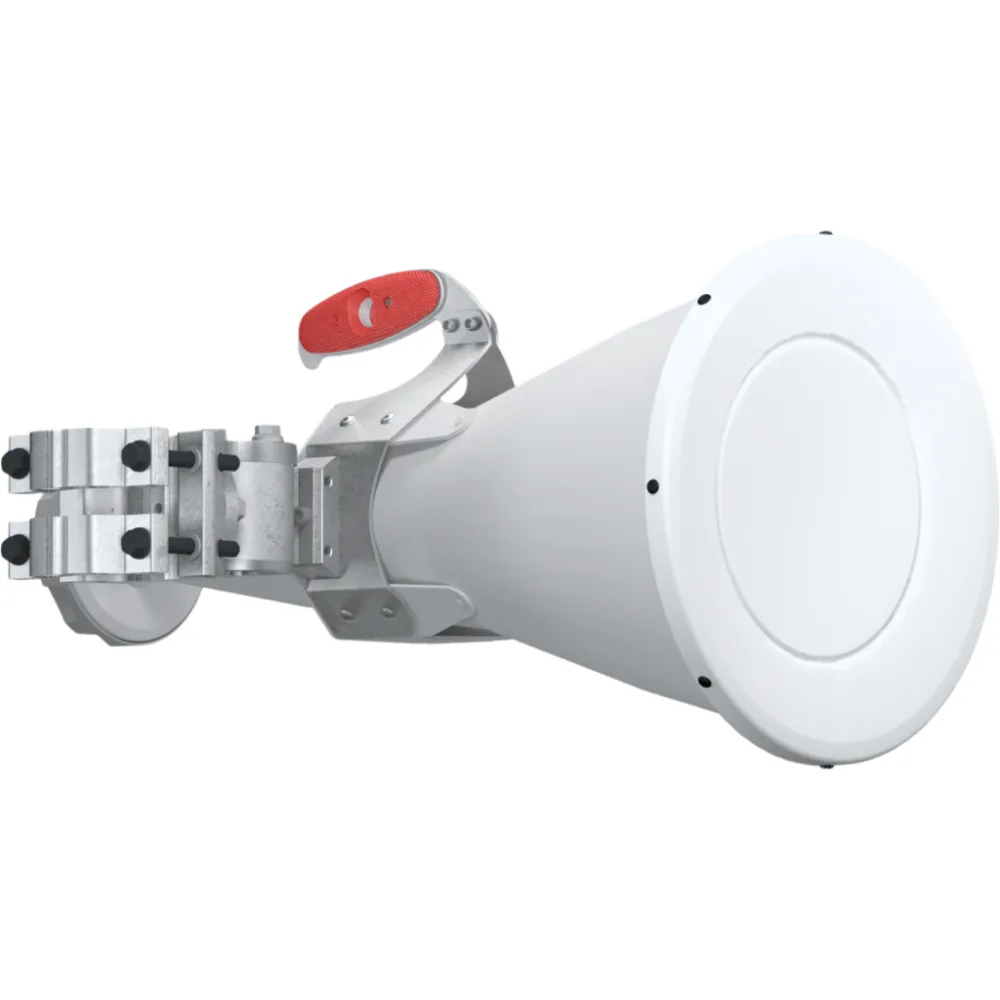

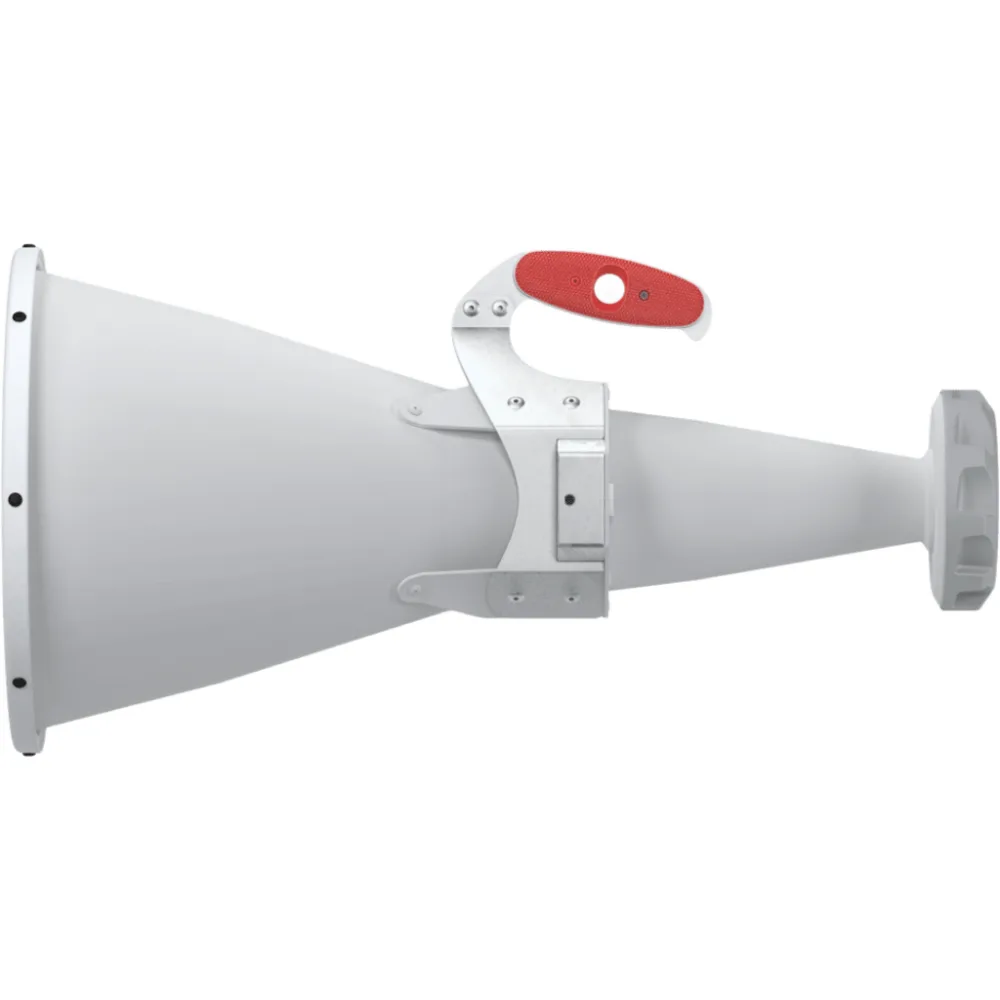

Antena Horn Sectorial / Wideband 5+6 GHz / Haz Simétrico 20° / Ganancia 21-23 dBi / TwistPort™ / IP55 / 4900-7200 MHz / Dual Linear H+V

RF Elements modelo: SH20WB

La SH20WB es una Antena Horn Sectorial de haz simétrico de 20° diseñada para redes inalámbricas fijas multibanda de alta escalabilidad. Opera en un rango de frecuencia ultra amplio de 4900 a 7200 MHz, cubriendo la totalidad de las bandas no licenciadas de 5 GHz y 6 GHz, con una ganancia de 21 dBi en la banda baja (4900-6000 MHz) y 23 dBi en la banda alta (6200-7200 MHz). Incorpora el conector de guía de onda TwistPort™, que permite una conexión directa y de bajas pérdidas con radios compatibles, eliminando la necesidad de pigtails y reduciendo puntos de falla. Su construcción en aluminio de alta calidad —tanto en láminas como en perfiles extrusionados—, combinada con acero inoxidable, ABS y PMMA, garantiza una resistencia excepcional a la corrosión en entornos costeros y químicamente agresivos. Con una eficiencia de haz del 93%, relación frente-espalda superior a 30 dB y VSWR ≤ 1.6, esta antena ofrece un rechazo de ruido sobresaliente, lo que la convierte en la opción óptima para clústeres AP de alta densidad y despliegues de co-ubicación.

Características Generales

• Tipo de Antena: Horn Sectorial de Haz Simétrico
• Conector: TwistPort™ Waveguide Connector
• Rango de Frecuencia: 4900 – 7200 MHz (5 GHz + 6 GHz)
• Ganancia: 21 dBi (4900-6000 MHz) / 23 dBi (6200-7200 MHz)
• Ancho de Haz Azimutal (-3 dB/-6 dB): H 12°, V 14° / H 18°, V 20°
• Ancho de Haz en Elevación (-3 dB/-6 dB): H 14°, V 12° / H 20°, V 18°
• Polarización: Dual Linear H + V
• Materiales: Aluminio, Acero Inoxidable, ABS, PMMA, Aleación de Zinc
• Protección Ambiental: IP55
• Montaje en Poste: 40-80 mm (1.5-3.1 in), recomendado 80 mm (3.1 in)

Desempeño RF

• Rango de Frecuencia: 4900 – 7200 MHz
• Ganancia (4900-6000 MHz): 21 dBi
• Ganancia (6200-7200 MHz): 23 dBi
• Ancho Haz Azimutal -3 dB: H 12° / V 14°
• Ancho Haz Azimutal -6 dB: H 18° / V 20°
• Ancho Haz Elevación -3 dB: H 14° / V 12°
• Ancho Haz Elevación -6 dB: H 20° / V 18°
• Eficiencia del Haz: 93% (hasta primer nulo)
• Relación Frente-Espalda: ≥ 30 dB
• VSWR: ≤ 1.6
• Polarización: Dual Linear H + V
• Impedancia: 50 Ohm

*VSWR y Polarización definidos por el alimentador de antena o radio conectado.

Físicas y Ambientales

• Dimensiones del Producto: 571 × 418 × 219 mm (22.5 × 16.5 × 8.6 in)
• Dimensiones Frontales: 299 × 299 mm (11.8 × 11.8 in)
• Dimensiones Caja Retail: 630 × 340 × 350 mm (24.8 × 13.4 × 13.8 in)
• Peso Unitario: 3.7 kg / 8.2 lbs
• Peso con Empaque: 5.3 kg / 11.7 lbs
• Materiales: Aluminio, Acero Inoxidable, ABS, PMMA, Aleación de Zinc
• Protección Ambiental: IP55
• Temperatura de Operación: -35°C a +60°C (-31°F a +140°F)
• Supervivencia al Viento: 160 km/h (100 mph)
• Carga de Viento Frontal/Lateral: 83/66 N a 160 km/h (100 mph)
• Área Proyectada Efectiva Frontal/Lateral: 683/545 cm² (105.9/84.5 in²)
• Ajuste Mecánico: ± 20° Elevación, ± 20° Azimut
• Diámetro de Montaje en Poste: 40-80 mm (1.5-3.1 in)

Contenido del Paquete

• Antena Horn Sectorial SH20WB con conector TwistPort™ integrado
• Soporte de montaje UBR de alta resistencia
• Herrajes en acero inoxidable con recubrimiento anti-adherente (anti-seize)
• Radomo de ABS de alta resistencia con protección adicional PMMA
• Manija integrada para despliegue ergonómico
