Antena LoRa Omnidireccional para Exterior / 6 dBi / 863-928 MHz / Dipolo Colineal / IP67 / Protección DC Ground / Resistencia al Viento 240 km/h (150 mph) / Cable LMR195 1 m (3.28 ft)

ACCIOT modelo: ACCIOT-KAN09_02

Antena omnidireccional LoRa para exteriores que ofrece una ganancia de 6 dBi en el rango de frecuencias de 863 MHz a 928 MHz, cubriendo todas las bandas principales de despliegue LoRaWAN: 863 MHz, 868 MHz, 915 MHz y 928 MHz. Construida con tecnología de arreglo colineal de dipolos y polarización vertical, la antena alcanza un VSWR inferior a 1.5:1 con una ganancia típica de 5.5 dBi y un ancho de haz vertical de 23 grados, garantizando un patrón de radiación estable y uniforme en el plano horizontal. El diseño robusto incorpora un radomo de fibra de vidrio pultruida con clasificación IP67, protección DC Ground contra descargas atmosféricas y resistencia al viento de hasta 240 km/h (150 mph), lo que asegura una operación confiable en condiciones exteriores extremas con temperaturas de -40 °C a +85 °C. El kit completo incluye un soporte de montaje en acero inoxidable para pared o poste compatible con diámetros de 35 mm a 60 mm, un cable coaxial LMR195 de 1 metro con conectores N macho en ambos extremos y clasificación IP68, además de dos cintas autovulcanizantes de silicona para el sellado estanco de las uniones de conectores, previniendo la oxidación en instalaciones prolongadas a la intemperie.

Características Generales

• Tipo: Antena omnidireccional LoRa para exterior
• Tecnología: Arreglo colineal de dipolos (Collinear dipole array)
• Rango de frecuencia: 863 MHz – 928 MHz (bandas 863, 868, 915, 928 MHz)
• Ganancia máxima: 6 dBi (típica: 5.5 dBi, mínima: >5 dBi)
• Impedancia: 50 ohmios
• VSWR: <1.5:1
• Polarización: Vertical
• Ancho de haz vertical: 23°
• Protección: DC Ground contra descargas atmosféricas
• Material del radomo: Fibra de vidrio pultruida
• Conector de antena: N hembra
• Clasificación IP: IP67 (antena)&comma; IP68 (cable)

Desempeño RF

• Rango de frecuencia: 863 MHz – 928 MHz
• Bandas soportadas: 863&comma; 868&comma; 915&comma; 928 MHz
• Impedancia: 50 ohmios
• VSWR: <1.5:1
• Ganancia máxima: <6 dBi
• Ganancia mínima: >5 dBi
• Ganancia típica: 5.5 dBi
• Polarización: Vertical
• Ancho de haz vertical: 23°
• Manejo de potencia: 20 W
• DC Ground: Sí (protección contra descargas)
• Patrón de radiación H-Plane: Omnidireccional uniforme

Físicas y Eléctricas

• Longitud de antena: 840 mm (33.07 in)
• Peso de antena: 450 g
• Material del radomo: Fibra de vidrio pultruida
• Conector de antena: N hembra
• IP antena: IP67
• Resistencia al viento: 240 km/h (150 mph)
• Temp. de operación: -40 °C a +85 °C
• Material del soporte: Acero inoxidable
• Dimensiones del soporte: 123 x 90 x 95 mm (4.84 x 3.54 x 3.74 in)
• Peso del soporte: 425 g
• Montaje: Pared o poste (Ø35–60 mm) con abrazaderas U
• Cable coaxial: LMR195&comma; 1 m (3.28 ft)
• Conectores del cable: N macho (x2)
• Pérdidas de inserción @900 MHz: <0.5 dB
• IP del cable: IP68
• Cinta autovulcanizante: Silicona&comma; 200 x 25 x 0.5 mm&comma; elongación 750%&comma; resistencia a la tracción 33 N/cm

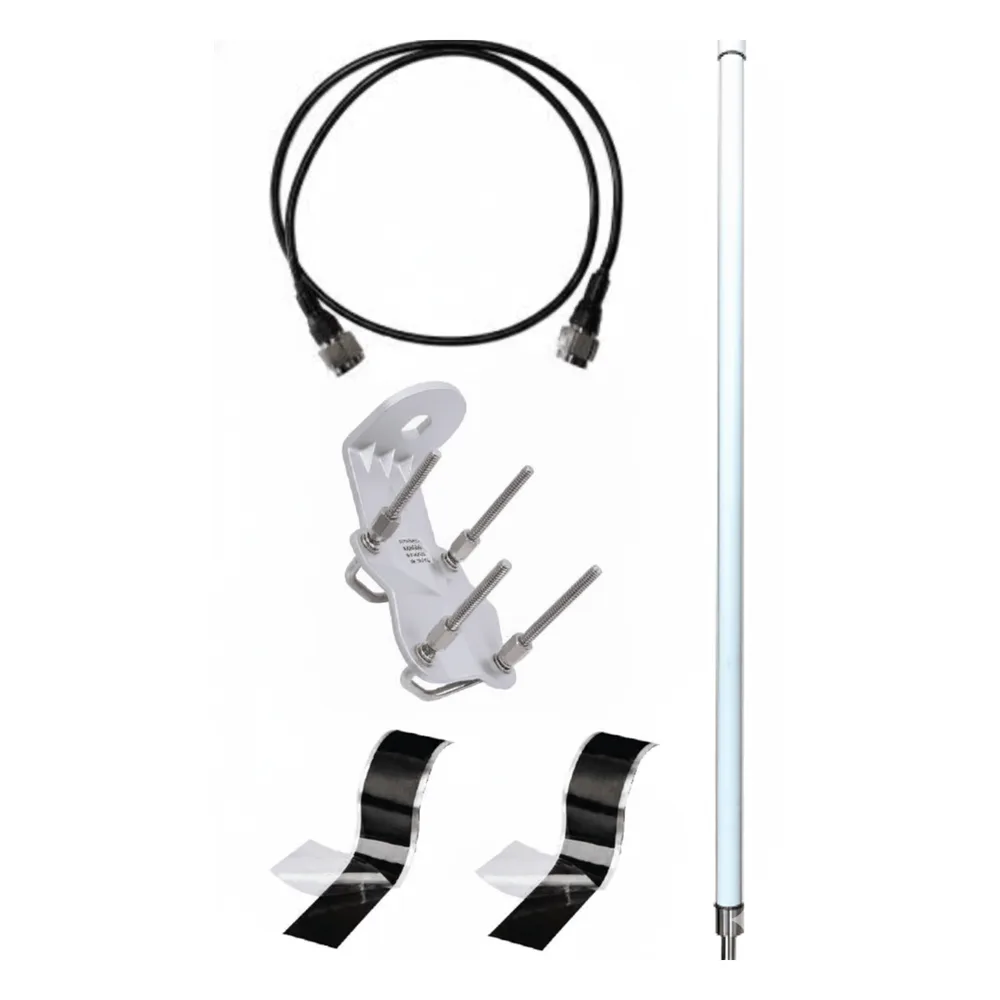

Contenido del Paquete

• Antena LoRa omnidireccional 6 dBi (KLK03961) — Radomo de fibra de vidrio pultruida&comma; conector N hembra&comma; IP67
• Soporte de montaje en acero inoxidable (KLK03961) — Para pared o poste Ø35–60 mm&comma; dimensiones 123 x 90 x 95 mm&comma; 425 g
• Cable coaxial LMR195 de 1 metro (KLK02460) — Conectores N macho en ambos extremos&comma; pérdidas <0.5 dB @900 MHz&comma; IP68
• 2 cintas autovulcanizantes de silicona (KLK03446) — 200 x 25 x 0.5 mm&comma; elongación al quiebre 750%&comma; resistencia a la tracción 33 N/cm&comma; para sellado impermeable de conectores

*Las cintas autovulcanizantes previenen la oxidación en las uniones de conectores expuestas a la intemperie.
