Cable Coaxial RG58/U | Bobina de 500 metros | Conductor Cobre 20 AWG | Malla 95% | Impedancia 53 Ω | Atenuación 55.9 dB/100m @ 1000 MHz | Certificación UL & ETL

Condumex modelo: 800021

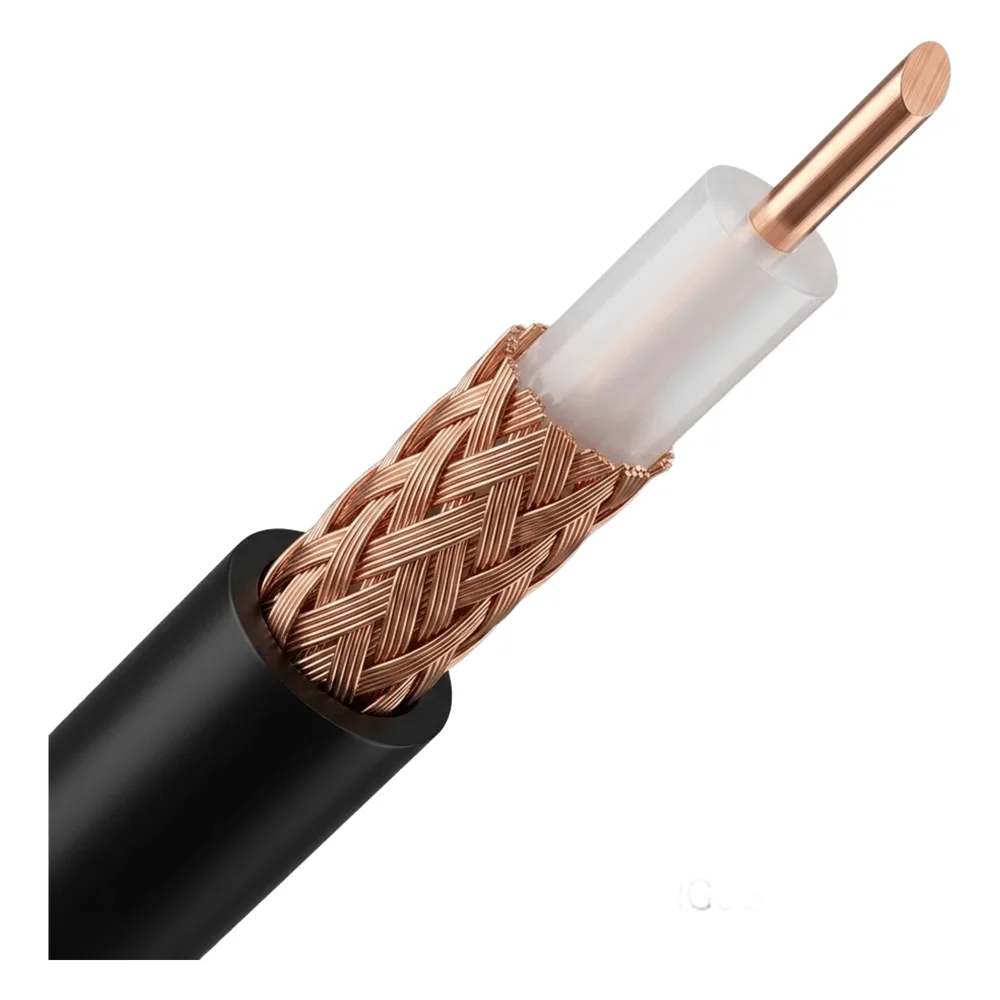

El cable coaxial RG58/U de Condumex es un cable de telecomunicaciones diseñado para aplicaciones de antenas en automóviles y sistemas de RF. Cuenta con un conductor central de alambre de cobre sólido de calibre 20 AWG, aislamiento de polietileno sólido, malla de alambres de cobre estañado con una cobertura del 95% y cubierta exterior de PVC color negro. Su impedancia característica es de 53 Ω, con una velocidad de propagación del 66% y una capacitancia nominal de 94 pF/m. El cable cumple con la norma NMX-I-118/02-NYCE, cuenta con certificación de sistema de calidad ISO 9001:2008 y está listado bajo UL y ETL. Se presenta en bobinas de 500 metros, con un peso neto de 40 kg/km.

Características Generales

• Tipo: RG58/U
• Conductor central: Alambre de cobre, 0.813 mm (20 AWG)
• Aislamiento: Polietileno sólido, diámetro 2.95 mm
• Malla: Alambres de cobre estañado, cobertura 95%
• Cubierta: PVC, color negro, diámetro externo 4.95 mm
• Impedancia característica: 53 Ω
• Velocidad de propagación: 66%
• Capacitancia nominal: 94 pF/m
• Resistencia del conductor a c.d.: 34 Ω/km
• Peso neto: 40 kg/km
• Longitud de empaque: 500 m
• Tipo de empaque: Bobina
• Norma: NMX-I-118/02-NYCE
• Certificaciones: ISO 9001:2008, UL, ETL

Desempeño de Transmisión

• Atenuación @ 10 MHz: 4.0 dB/100m
• Atenuación @ 100 MHz: 14.9 dB/100m
• Atenuación @ 200 MHz: 22.4 dB/100m
• Atenuación @ 400 MHz: 32.9 dB/100m
• Atenuación @ 700 MHz: 46.0 dB/100m
• Atenuación @ 900 MHz: 52.6 dB/100m
• Atenuación @ 1000 MHz: 55.9 dB/100m

Físicas y Eléctricas

• Diámetro del conductor: 0.813 mm (20 AWG)
• Diámetro de aislamiento: 2.95 mm
• Diámetro externo: 4.95 mm
• Cobertura de malla: 95%
• Color de cubierta: Negro
• Peso neto: 40 kg/km
• Resistencia conductor c.d.: 34 Ω/km
• Impedancia característica: 53 Ω
• Velocidad de propagación: 66%
• Capacitancia nominal: 94 pF/m

Contenido del Paquete

• Bobina de cable coaxial RG58/U, 500 m

Documentación

• ✉️ Ficha técnica Condumex RG58/U
