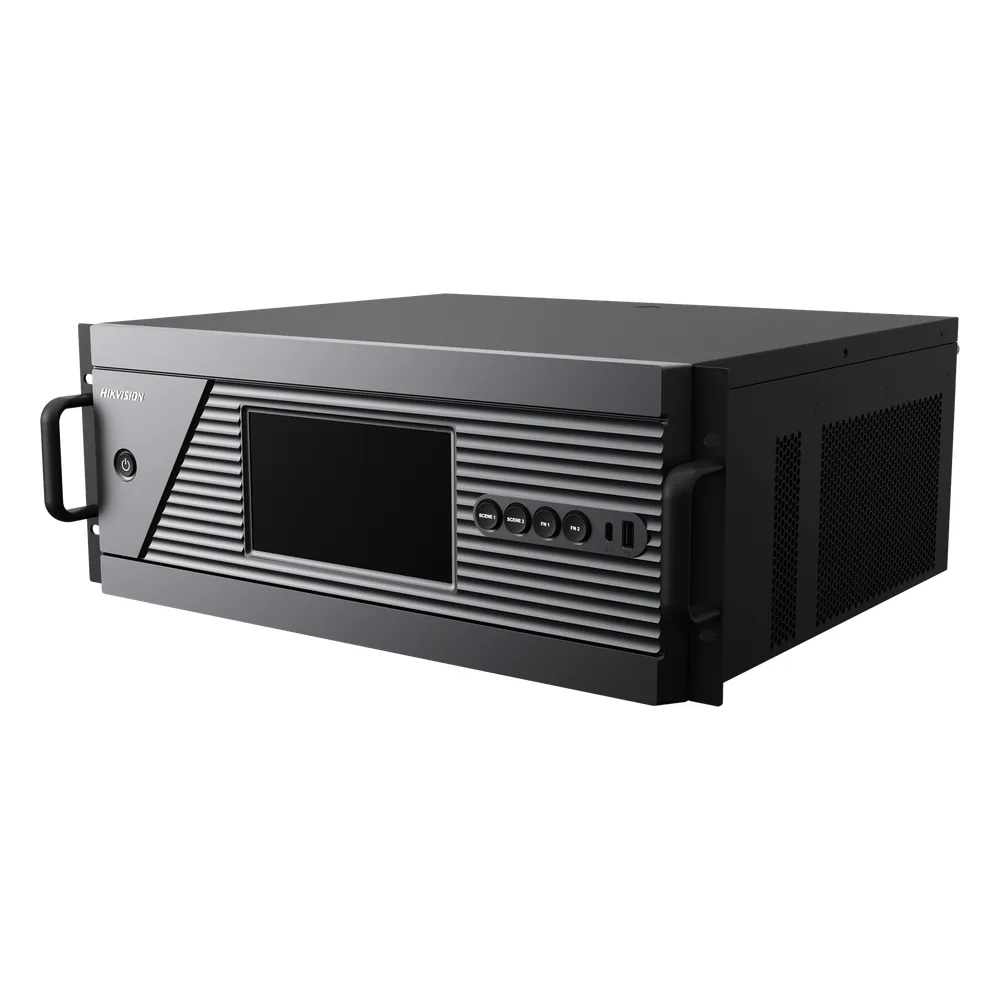

Chassis Controlador de Video Wall / 6 Slots / 2U Rack / 4K Ultra HD / Hot-Swappable / Touch LCD 4.5" / Genlock Sync / 8 Videowalls / 128 Escenas

Hikvision · DS-C66S-S6 · Video Wall Controller

El centro de mando que todo videowall merece

Seis slots. Ocho videowalls. Veinte pantallas. Un chasis 2U que procesa hasta 16 canales 4K sin perder un frame, con sincronización Genlock y procesamiento RGB101010.

Diseñado para control rooms, broadcast y centros de operación donde cada píxel cuenta.

6 slots 16 canales 4K 8 videowalls 128 escenas 50 ms latencia local 240 W consumo

Especificaciones técnicas

Chassis Formato: 2U rack-mounted Slots: 6 (instalación mixta) Bus: Network switching Ventilador: 1 (flujo izq-der) Panel: LCD IPS 4.5" (480×854) táctil Botones: 1 power + 2 escena + 2 custom Dimensiones: 442×88.1×385 mm Peso: 8.8 kg (config. completa) Video Wall Videowalls: 8 máx. Escala: 20 pantallas por videowall Capas: 16 por puerto / 16 por placa LED Escenas: 128 preconfiguradas Planes: 64 total (8 por videowall) Fusión UHD: Hasta 16 canales 4K División de ventana: 1/4/6/8/9/16 Subtítulos: 24 total (512 chars c/u) Interfaces USB: 2×USB 2.0 + 1×Type-C Audio: 2×3.5mm in + 2×3.5mm out Red: 1×1000 Mbps Ethernet (RJ-45) Serial: RS-232/485 Genlock: 1 in + 1 loop-through Entradas: DVI, HDMI, HDMI 4K, DP 4K, SDI Salidas: DVI, HDMI, HDMI 4K, network Protocolos: SDK, RTSP, ONVIF General Procesamiento: 8/10 bit, RGB101010 Delay local: 50 ms Delay red: 300 ms Decodificación: 48 canales 1080p30 Alimentación: 100-240 VAC, 50/60 Hz Consumo: 240 W Temperatura: 0°C a 50°C Humedad: 10% a 90% RH

Tarjetas compatibles

Corriente y control DS-C66S-PRE DS-C66S-PWR Entrada de video DS-C66S-04DI DS-C66S-04HI DS-C66S-02HI/4K DS-C66S-04SDI/4K DS-C66S-02DPI/4K Salida de video DS-C66S-04DO DS-C66S-04HO DS-C66S-02HO/4K DS-C66S-20NO DS-C66S-16NO/2FO

Modularidad sin concesiones

Seis slots. Infinitas configuraciones.

Cada tarjeta se desliza y encaja. Sin apagar. Sin reiniciar. Sin interrumpir la operación. El bus de switching interno interconecta entradas DVI, HDMI 4K, DP 4K y SDI con salidas HDMI 4K y network, en tiempo real. El diseño plug-and-play y hot-swappable elimina el downtime: extraes una tarjeta defectuosa, insertas la nueva, y el videowall sigue corriendo.

Precisión milimétrica

Cada frame, al mismo tiempo. Siempre.

Genlock sincroniza la salida de múltiples pantallas con precisión de hardware. No hay tearing. No hay desfase. El delay local de 50 ms y los 300 ms por red garantizan que lo que ves en el videowall ocurre en tiempo real. El procesamiento RGB101010 a 8/10 bits entrega color sin banding, incluso en degradados sutiles. Cada píxel es exactamente igual en todas las pantallas.

Panel táctil LCD IPS de 4.5 pulgadas (480×854) con monitoreo de estado del chasis y tarjetas en tiempo real, sin necesidad de abrir un cliente.

Control total al alcance

128 escenas. 64 planes. Tú decides.

Desde el panel frontal con sus 4 botones dedicados (2 de escena + 2 personalizables), o desde el cliente web, PC, iOS o Android. Programa 128 escenas con layouts de 1/4/6/8/9/16 ventanas. Arma 64 planes de auto-switching que rotan según horario, escena y ubicación. Subtítulos por videowall, OSD overlay, recorte de bordes negros. Todo, desde un solo chasis.

Escala sin límites

Ocho videowalls. Veinte pantallas cada uno. Simultáneos.

La fusión UHD integra hasta 16 canales 4K en una sola fuente de ultra-alta resolución. Las tarjetas de salida 2K entregan 4×1080P60 por puerto; las 4K, 2×4K60. Las tarjetas de entrada 4K soportan HDR10, HLG, HDCP 2.3 y frame rates de 24 a 120 Hz. Con 20 pantallas por videowall, la capacidad de decodificación alcanza 48 canales 1080p a 30 fps con tarjetas de decodificación.

16 capas por puerto de salida 48 canales decodificación 1080p 3 fondos JPG 2K por videowall 24 subtítulos 512 caracteres c/u

Diseñado para entornos donde cada segundo importa

Control Rooms

Centros de monitoreo 24/7 con despliegues multi-pantalla sincronizados por Genlock.

Broadcast & Media

Estudios con señales 4K60, HDR10 y HLG, sin tearing entre cámaras.

Corporativo

Salas de juntas y lobbies con videowalls de alto impacto visual.

Gobierno y Defensa

Centros de comando con alta disponibilidad y redundancia operativa.

Garantía SYSCOM

3 años de garantía. Soporte técnico directo.

Compatible con tarjetas de entrada y salida de la serie DS-C66S: 04HI, 02HI/4K, 04HO, 02HO/4K. Control vía PC, Web, iOS y Android. SDK, RTSP y ONVIF para integración con terceros.
