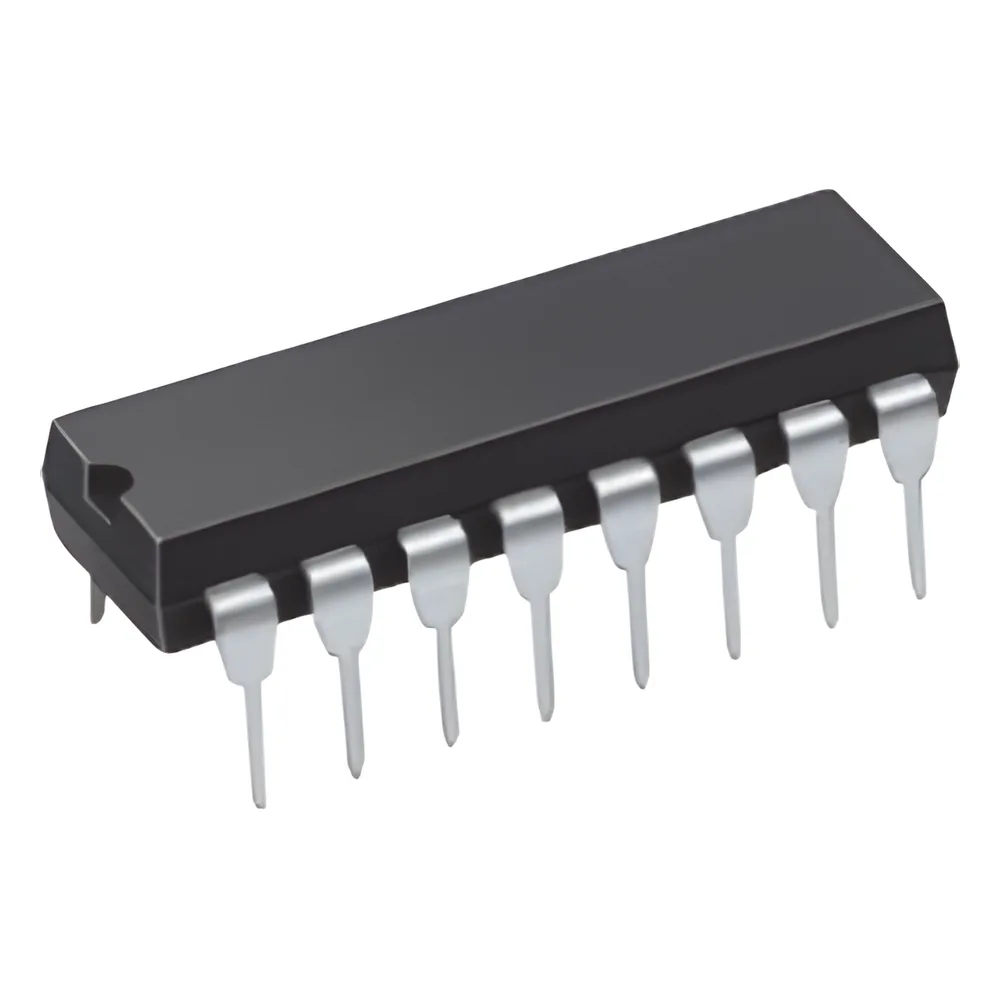

Circuito Integrado Interruptor Cuádruple Bilateral, DIP-14.

Características Principales

• Cuatro interruptores bilaterales integrados en un chip
• Formato DIP-14 para fácil montaje
• Alta eficiencia en conmutación de señales
• Compatibilidad con variados voltajes de operación
• Bajo consumo de energía en operación

Características Eléctricas

• Resistencia en estado on: 125-Ω típico para operación a 15-V
• Rango de voltaje: 3V a 18V
• Temperatura de operación: -55°C a 125°C
• Corriente de fuga: 10pA típico
• Impedancia de entrada: 10¹²Ω típico

Aplicaciones

• Conmutación y multiplexión de señales analógicas y digitales
• Transmisión de señales bidireccionales controladas por lógica digital
• Implementación de lógica tipo transmisión
• Conversión analógico-digital y digital-analógico
• Control de frecuencia, impedancia, fase y ganancia de señales analógicas

Especificaciones

• Encapsulado: DIP-14
• Dimensiones: 19.30mm × 6.35mm
• Resistencia on-state: 125-Ω típico
• Matched on-state resistance: ±5Ω
• Frecuencia de respuesta: 40MHz típico

Condiciones Operativas

• Voltaje de suministro: 3V a 18V
• Temperatura operativa: -55°C a 125°C
• Corriente quiescente: 0.01-30µA
• Distorsión: <0.5% típico
• Crosstalk: -50dB típico

Configuración de Pines

• 14 pines: 4 interruptores bilaterales
• Alimentación: VDD (pin 14) y VSS (pin 7)
• Control: 4 pines de control independientes
• Señales: 8 pines para señales I/O

Características Detalladas

• Baja distorsión en señales analógicas
• Alta relación señal de salida/voltaje de apagado
• Bajo ruido y crosstalk entre canales
• Conmutación bidireccional de señales
• Bajo consumo de energía
• Alta inmunidad al ruido
• Operación estable en rango amplio de temperatura

Ventajas Técnicas

• Baja resistencia en estado on
• Resistencia constante en todo el rango de señal
• Alta impedancia de entrada
• Bajo consumo de energía
• Compatibilidad con CMOS
• Diseño compacto para PCB
• Fácil integración en circuitos existentes

Información de Prueba

• Prueba de corriente quiescente: 100% probado a 20-V
• Clasificaciones paramétricas: 5-V&comma; 10-V y 15-V
• Temperatura de prueba: -55°C a 125°C
• Prueba de distorsión: 0.4% típico a 1kHz

Condiciones de Almacenamiento

• Temperatura de almacenamiento: -65°C a 150°C
• Temperatura máxima de unión: 175°C (paquete cerámico)&comma; 150°C (paquete plástico)
• Resistencia térmica: 53.7°C/W (PDIP)&comma; 89.5°C/W (SOIC)
