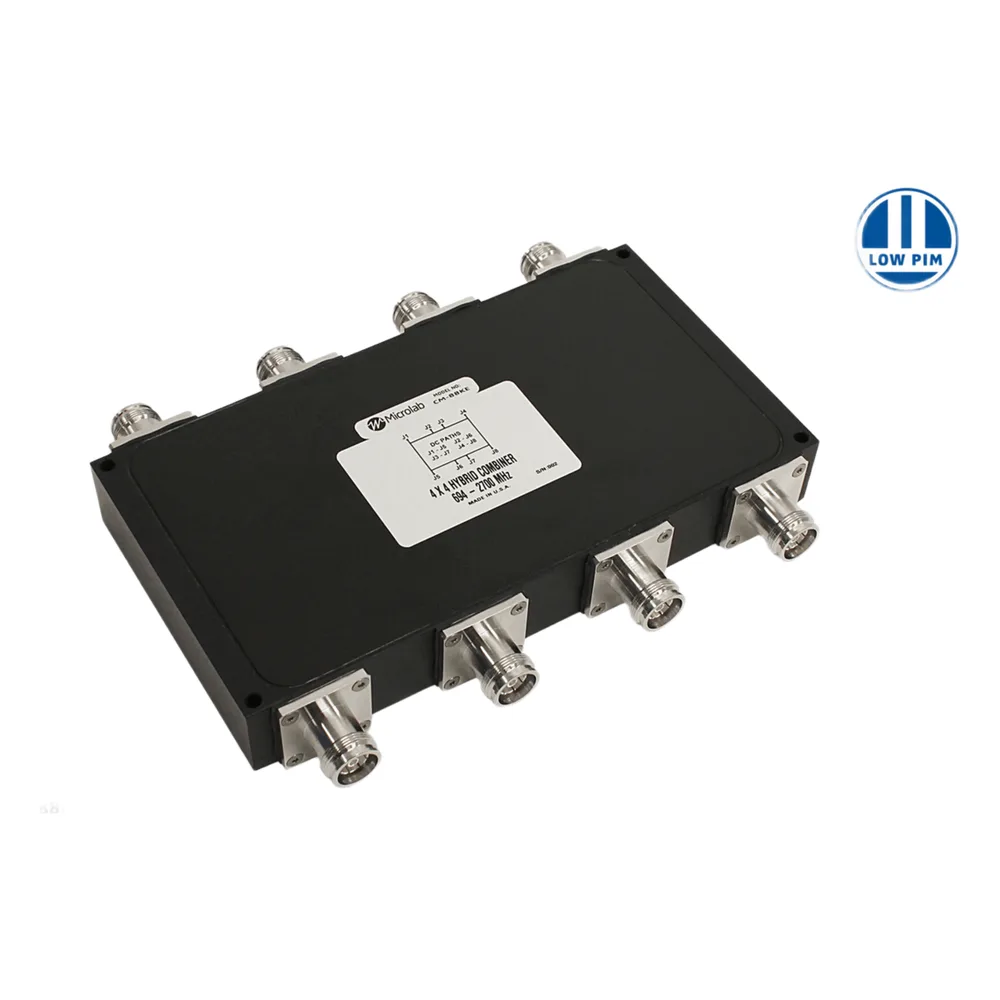

Combinador Híbrido 4x4 Wideband / 617-2700 MHz / 150W por Entrada / Aislamiento 23 dB / Bajo PIM -161 dBc / IP68 Exterior / Conectores 4.3-10

Microlab modelo: CM-88KE

La serie CM-88K de Microlab es una matriz híbrida 4x4 de acopladores direccionales diseñada para combinar o dividir señales de RF en aplicaciones inalámbricas de banda ancha. Opera en el rango de frecuencias de 617 a 2700 MHz, cubriendo las principales bandas celulares y de comunicaciones inalámbricas, con un acoplamiento nominal de 6 dB que varía según la sub-banda de operación. Cada uno de los cuatro puertos de entrada soporta una potencia promedio de 150 W y picos de hasta 3 kW, con un aislamiento típico de 23 dB entre puertos y una pérdida de retorno superior a 18 dB. El diseño garantiza un rendimiento de intermodulación pasiva (PIM) excepcionalmente bajo de -161 dBc (-118 dBm), probado con dos tonos de +43 dBm, lo que lo hace idóneo para sistemas DAS e infraestructura inalámbrica compartida. Diseñado para soportar las condiciones más exigentes. Certificación IP68 contra polvo y agua, y resistencia a la corrosión validada mediante pruebas aceleradas de niebla salina bajo ASTM-B117 — el estándar de la industria para ambientes marinos y costeros. Con conectores Triplate disponibles en versiones 4.3-10 (CM-88KE) y 7/16 DIN (CM-88KD). Es importante notar que la relación de fase de las salidas en este modelo no es consistente, y todos los puertos no utilizados deben terminarse externamente con cargas de 50 Ω con rendimiento PIM adecuado y pérdida de retorno superior a 32 dB.

Características Generales

• Tipo: Matriz de acopladores híbridos 4x4 (Combinador y Divisor)
• Impedancia: 50 Ω nominal
• Conectores: Triplate — 4.3-10 (CM-88KE)
• Acabado: Anodizado negro
• DC Paths: Todos los caminos DC aislados excepto: Input 1 a Output 1, Input 2 a Output 2, Input 3 a Output 3, Input 4 a Output 4
• RoHS: Cumplimiento RoHS
• Aplicaciones: Combinación de múltiples señales en la misma banda inalámbrica hacia un feeder común; sistemas DAS e infraestructura inalámbrica compartida
• Nota: La relación de fase de las salidas no es consistente. Para aplicaciones ultra-wideband, consultar modelo CM-141E

Desempeño RF

• Rango de Frecuencia: 617 – 2700 MHz
• Acoplamiento 617-694 MHz: 6.0 ± 2.5 dB
• Acoplamiento 694-800 MHz: 6.0 ± 1.8 dB
• Acoplamiento 800-2600 MHz: 6.2 ± 1.2 dB
• Acoplamiento 2600-2700 MHz: 6.4 ± 1.4 dB
• Aislamiento (típico): 23 dB
• Aislamiento (mínimo): 20 dB
• Pérdida de Retorno: >18 dB
• PIM: -161 dBc (-118 dBm) mínimo (prueba con 2 tonos de +43 dBm)
• Potencia Promedio: 150 W por entrada
• Potencia Pico: 3 kW

*Todos los puertos no utilizados deben terminarse con cargas que tengan pérdida de retorno >32 dB

Físicas y Ambientales

• Dimensiones (aprox.): 9.36 x 4.99 x 2.43 in (237.7 x 126.7 x 61.7 mm)
• Peso Nominal: 8.8 lbs (4.0 kg)
• Temperatura de Operación: -40 a +55 °C
• Protección Ambiental: IP68
• Resistencia a Niebla Salina: ASTM-B117
• Acabado de Carcasa: Anodizado negro
• Conectores: Triplate (4.3-10 en CM-88KE)
• Orificios de Montaje: Ø0.21 in (Ø5.2 mm)

Información del Producto

• Modelo 4.3-10: CM-88KE
• Fabricante: Microlab, A Wireless Telecom Group Company
• Revisión: C (24JUL2020)
• Requisito de Cargas Externas: Los puertos de salida no utilizados deben terminarse externamente con cargas de 50 Ω con rendimiento PIM adecuado
• Nota de Fase: La relación de fase de las salidas en este modelo no es consistente
• Referencia Ultra-Wideband: Para aplicaciones de banda ultra ancha, consultar modelo CM-141E
