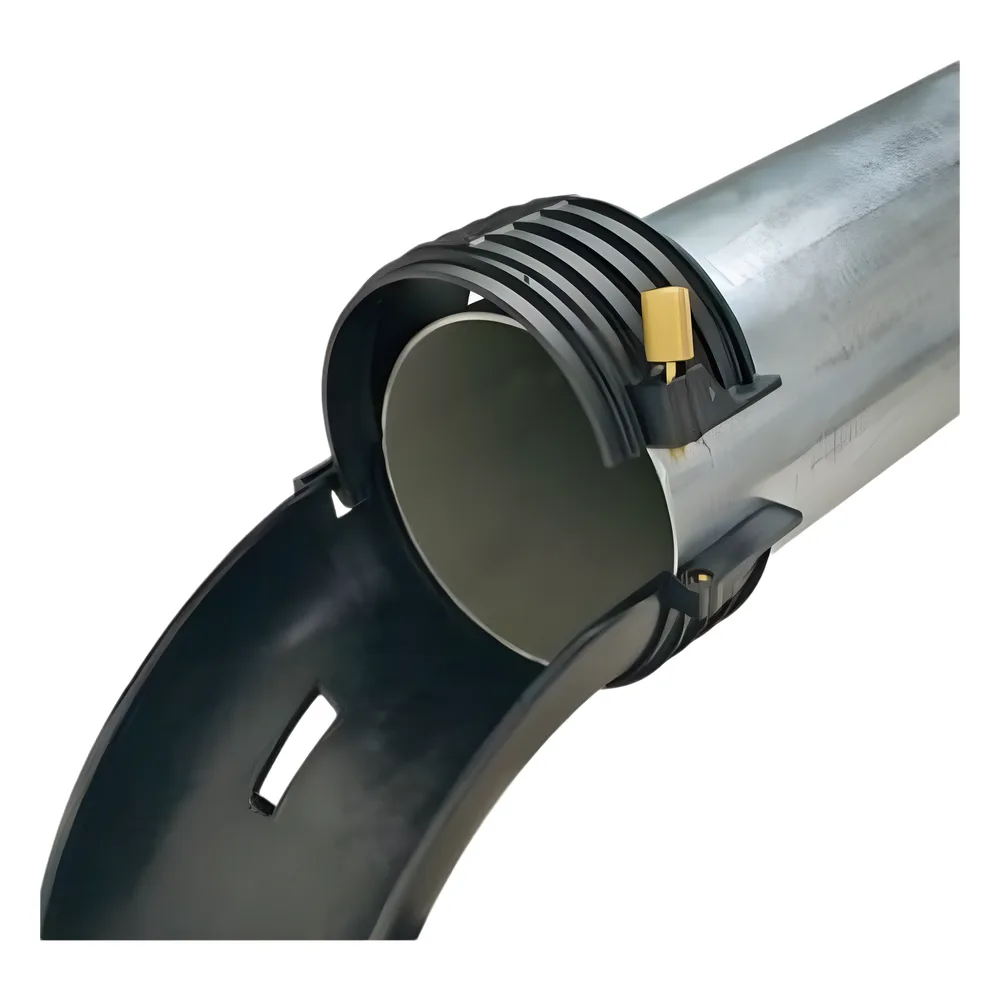

Conducto tipo cascada Tak-Ty™, 4 in, negro

Características Principales

• Color: Negro
• Material: Nylon 6.6 con relleno de vidrio
• Longitud total: 213.4 mm
• Anchura total: 144.8 mm

Características Técnicas

• Control completo del radio de curvatura
• Evita puntos de pellizco que podrían dañar el cable
• Ranuras para amarres de instalación
• Cumple con especificaciones de retardante de llama UL94V-0
• Solución modular para diversas configuraciones de instalación

Aplicaciones

• Control de radio de curvatura en transferencia de cables desde bandeja portacables
• Instalación en barra transversal o larguero de bandeja portacables
• Gestión de cables sin tensión excesiva
• Doble control de radio de curvatura vertical

Kit Incluye

• CMWB - Base de cascada
• Dos CMWW - Alas de cascada
• Amarres de cable estándar (incluidos)

Dimensiones

• Radio vertical: 1.75'
• Radio horizontal: 1.00'
• Longitud: 213.4 mm
• Anchura: 144.8 mm

Compatibilidad

• Compatible con bandeja portacables estándar
• Acepta amarres tipo ladder rack de todos los fabricantes
• Compatible con amarres Tak-Ty® Hook & Loop de 3/4'

Instrucciones de Instalación

1. Para control vertical del radio de curvatura en barra transversal o larguero, montar la base de cascada con tres amarres negros Panduit PLT series (incluidos).
2. Para montaje en larguero se utilizan ambas ventanas para amarres. Para barra transversal ancha solo se usa una ventana.
3. Para control horizontal, deslizar las pestañas de sujeción del ala de cascada en las ranuras de la base.
4. Para control vertical en ambos lados de la barra transversal, montar el doble cascada con amarres PLT series.
5. Utilizar las ranuras Tak-Ty® en la base y doble cascada para asegurar los cables con amarres de 3/4'.

Información de Pedido

CMW-KIT - Kit de cascada para control de radio de curvatura. Incluye CMWB, dos CMWW y amarres. (1 unidad / 10 por caja)

CMWB - Base de cascada para control de radio de 1.75'. Incluye amarres. (1 unidad / 10 por caja)

CMWW - Ala de cascada para control horizontal de 1.00'. Incluye amarres. (1 unidad / 10 por caja)

CMW2B - Doble cascada para control vertical de 1.75'. Incluye amarres. (1 unidad / 10 por caja)
