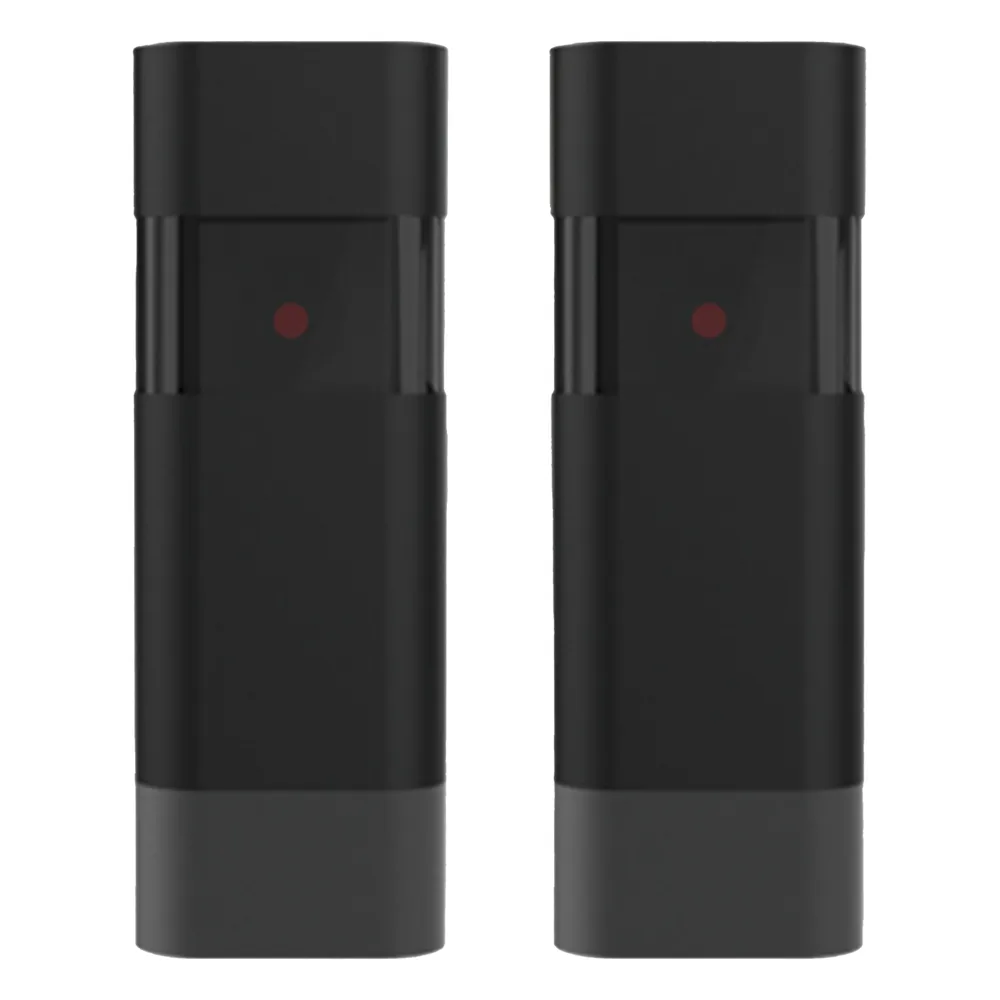

Detector fotoelectrico infrarojo / RELEVADOR NC-COM-NO / Compatible C/ ACCESSFORCE / FS1000APPRT.

Características técnicas

• Voltaje de operación: 12/24 Vcc/Vca
• Consumo operativo: 0.040 mA
• Tiempo de respuesta: 1 segundo
• Temperatura de operación: -20 a 70 °C
• Distancia de operación: 13 metros
• Grado de protección: IP54
• Ángulo ajustable: Horizontalmente (-90° ~ +90°)

Especificaciones eléctricas

• Alimentación transmisor: 12-24 V
• Alimentación receptor: 12-24 V
• Salida de relé: NC/NO
• Consumo total: 0.5 W

Dimensiones

• Ancho: 4.3 cm
• Alto: 14.4 cm
• Peso: 100 gramos

Aplicaciones

• Puertas batientes
• Puertas seccionales
• Puertas enrollables
• Puertas corredizas

Contenido del paquete

• 1 Transmisor IR con salida de relé NO/NC/COM
• 1 Receptor IR
• Soportes de montaje
• Paquete de tornillos
• Manual de instalación
• Cable de conexión 10m x 3

Conexiones

• Alimentación transmisor: 12-24V
• Alimentación receptor: 12-24V
• Puerto NO/NC - COM al puerto PE - GND del motor

Características de seguridad

• Detección en tiempo real de obstrucciones
• Inversión automática de puerta al detectar obstáculos
• Indicadores LED para estado de funcionamiento

Instalación

• Altura recomendada: 15-25 cm del suelo
• Distancia lateral: 10-15 cm de la pista
• Ajuste de alineación mediante soportes
• Giratorio de -90° a +90° para ajuste
