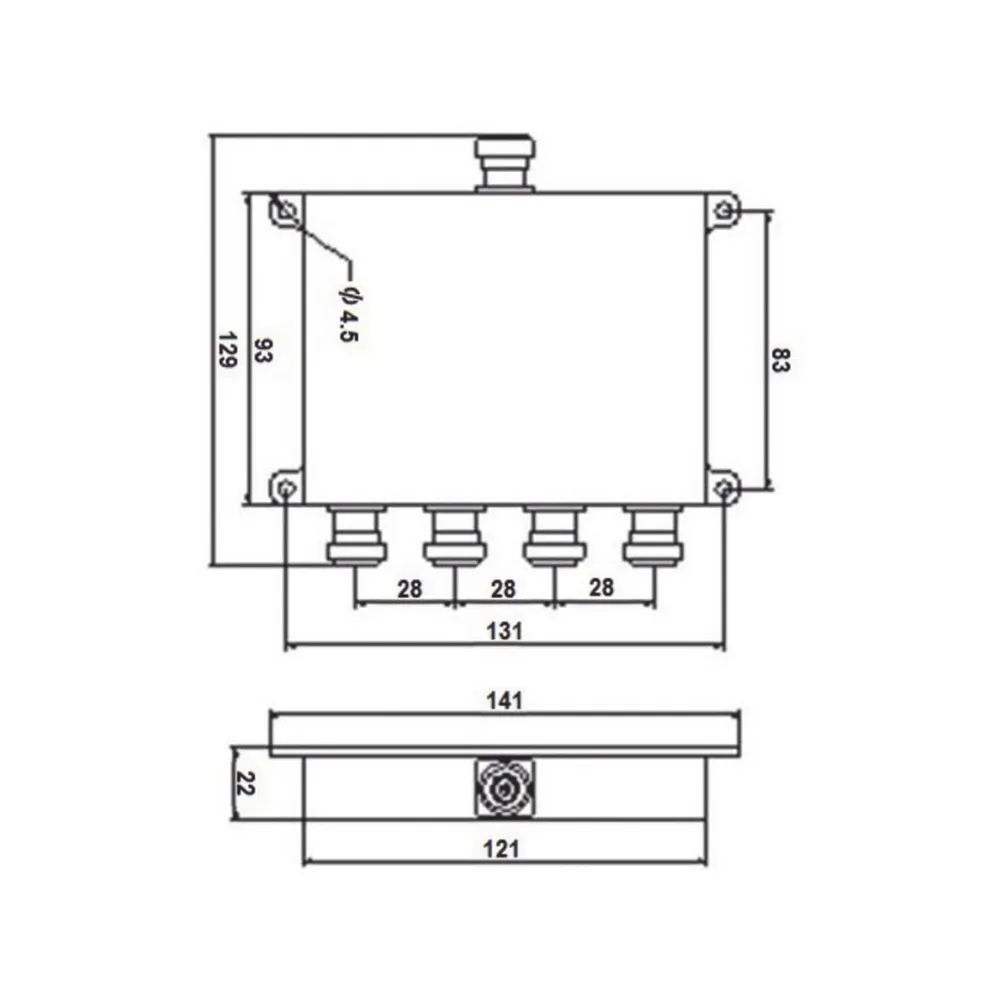

DIVISOR WILKINSON DE 4 VIAS 694-2700MHz 50W -154dBc 4.3-10

Descripción

La serie Microlab modelo Dx-72 de divisores de potencia estilo Wilkinson ha sido diseñada para aplicaciones de bajo PIM donde el aislamiento de salida es preferible a la pérdida más baja posible.

El amplio rango de frecuencias de este diseño permite su uso con antenas multibanda y sistemas de cable con fugas.

Características

• Rango de frecuencia multibanda de 694 a 2700 MHz
• Clasificación de potencia de 50W
• Diseño de bajo PIM
• Baja pérdida de inserción de RF
• Aislamiento de 20dB
• RoHS

Especificaciones

Especificaciones técnicas

• Frecuencia: 694 – 2700 MHz
• Divisiones: 4
• Pérdida dividida: 6dB
• Potencia: 50W
• VSWR: <1.30:1
• PIM: -154 dBc (2 X +43dBm puerto común IM3 a 1850 MHz)
• Conectores: 4.3-10
• Protección de ingreso: IP64
