Herramienta Calibradora de Radio de Curvatura / Para Manguera Piloto DN4 (1/16") / Radio Mínimo 2 in (51 mm) / Sistema Oxeo PR y CF / Verificación Pasa-No Pasa / Sin Instrumentos ni Calibración / Accesorio de Instalación

Viking modelo: 26408

La herramienta calibradora de radio de curvatura 2 in (51 mm), referencia 26408, es una plantilla de verificación tipo pasa / no pasa concebida para la instalación de las mangueras piloto (líneas neumáticas de disparo) del sistema de extinción por gas inerte Oxeo, en sus variantes PR y CF. Estas mangueras interconectan el cilindro maestro, los dispositivos de disparo neumático y los cilindros secundarios, por lo que el control del radio de curvatura resulta determinante para preservar la integridad del conducto y evitar falsos disparos. El D.I.O.M. del sistema Oxeo (Viking, ref. F_021023 Rev. 05, numeral 6.9, Fig. 6.18) establece expresamente que no debe doblarse la manguera por debajo de su radio mínimo de 2 in (51 mm), criterio que esta plantilla permite verificar de forma directa en campo. La herramienta se emplea durante la instalación y puesta en marcha de líneas piloto, en sistemas multi-zona y en labores de inspección y mantenimiento periódico, sin requerir instrumentos de medición ni calibración adicional. Las conexiones asociadas se instalan a mano y luego se aplican de 1 a 1.5 vueltas adicionales con una herramienta adecuada, sin cinta ni sellante en la rosca. Se trata de un accesorio de instalación y verificación, no de un componente sujeto a presión, por lo que no cuenta con listado individual propio; la manguera piloto asociada dispone de listado cULus EX5248 y aprobación FM para Oxeo PR/CF.

Características Generales

• Referencia (modelo): 26408
• Tipo de producto: Herramienta calibradora de radio de curvatura (bend radius gauge)
• Sistema: Oxeo — Extinción por gas inerte (PR y CF)
• Suministro: Componente de la red de proveedores Viking para el sistema Oxeo

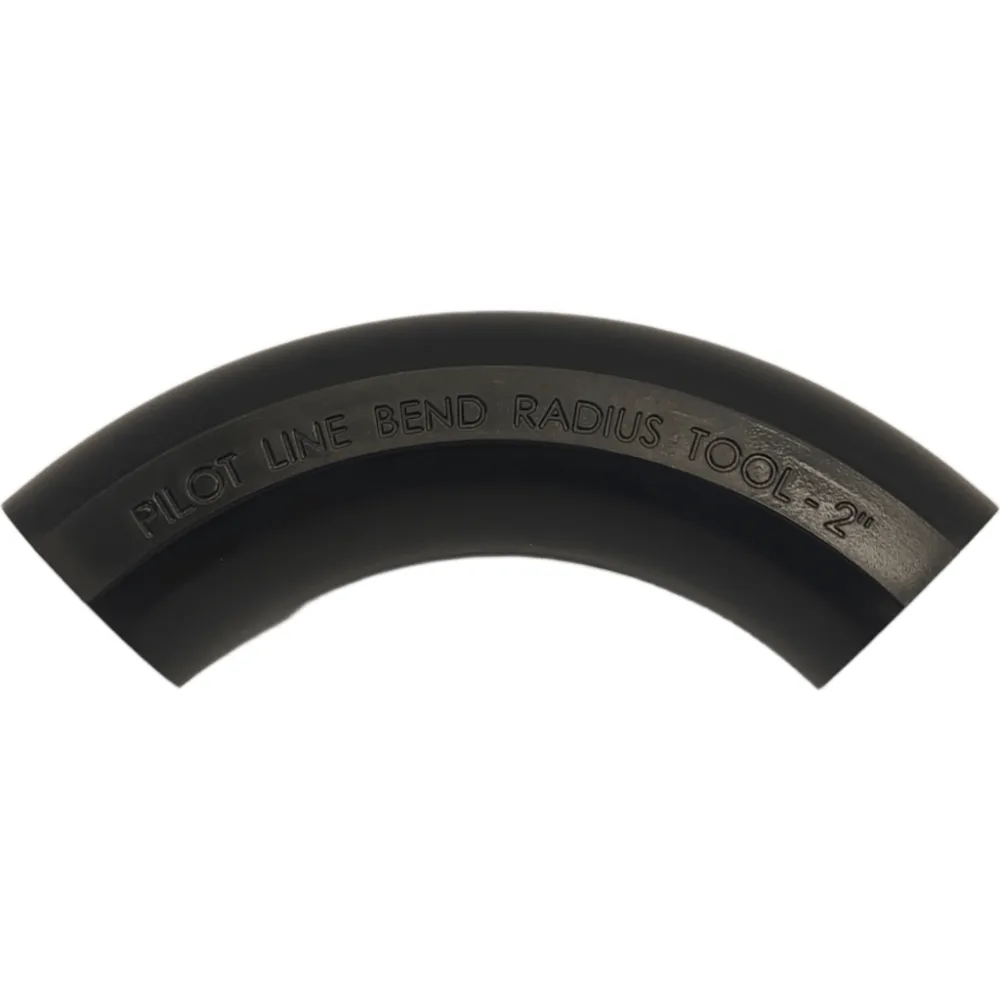

• Marcado: “PILOT LINE BEND RADIUS TOOL - 2””
• Función: Plantilla de verificación tipo pasa / no pasa
• Radio mínimo de curvatura verificado: 2 in (51 mm)
• Aplicación: Instalación, puesta en marcha, inspección y mantenimiento de líneas piloto Oxeo

Manguera Piloto Asociada

• Diámetro nominal: DN4 (1/16")
• Longitudes disponibles: 20/39/59 in (500/1000/1500 mm) — Ref. 24467/24468/24469 (kits 25132/25133/25134)
• Radio mínimo de curvatura: 2 in (51 mm)
• Perfil de sellado: Nipple cónico AOL 24° con O-Ring (DKOL)
• Rosca de unión: M12 x 1.5 (x2)
• Instalación de conexiones: A mano, más 1 a 1.5 vueltas adicionales con herramienta adecuada, sin cinta ni sellante en la rosca

Presión (Manguera Piloto)

• Presión de trabajo: 5 439 psi (375 bar)
• Presión de prueba: 8 166 psi (563 bar)
• Presión de ruptura: 16 317 psi (1 125 bar)

*Notas: Valores correspondientes a la manguera piloto asociada; la herramienta 26408 es un accesorio de instalación / verificación y no un componente sujeto a presión.

Temperatura y Medio

• Rango de operación: -20 °C a +55 °C
• Medio de operación: Argón (IG-01) / Nitrógeno (IG-100)
• Vida útil de manguera: Reemplazo cada 10 años

Listados y Aprobaciones

• Herramienta 26408: Accesorio de instalación / verificación — sin listado individual propio
• Manguera asociada: cULus Listed EX5248
• Manguera asociada: FM Approved (Oxeo PR/CF)

Características

• Plantilla curva de verificación rápida
• No requiere instrumentos ni calibración
• Previene daño a la manguera piloto y falsos disparos por curvatura excesiva
• Aplicable a mangueras piloto Oxeo de 20", 39" y 59"

Aplicaciones

• Instalación y puesta en marcha de líneas piloto Oxeo PR/CF
• Instalación de sistemas multi-zona
• Inspección y mantenimiento periódico de mangueras piloto

Nota Técnica

La referencia 26408 corresponde a la herramienta calibradora de radio de curvatura de las mangueras piloto (líneas de disparo neumático) del sistema Oxeo y hace parte de la red de proveedores Viking para el sistema. Viking Corporation no publica ficha técnica independiente para este accesorio; esta información fue elaborada por Supplynet Latam (SN LATAM) con base en el D.I.O.M. “Oxeo Inert Gas Extinguishing System” (ref. F_021023 Rev. 05, num. 6.9 y 17.9) y el registro fotográfico del producto físico. Documento informativo de distribución; no reemplaza la hoja de datos del fabricante ni el criterio del instalador certificado. Verifique compatibilidad y normativa vigente (NFPA 2001 / ISO 14520) antes de instalar.

FT-26408-01 | Rev. 01 | 16/09/2026 — Documento controlado — Supplynet Latam (SN LATAM) — Pág. 1 de 1
