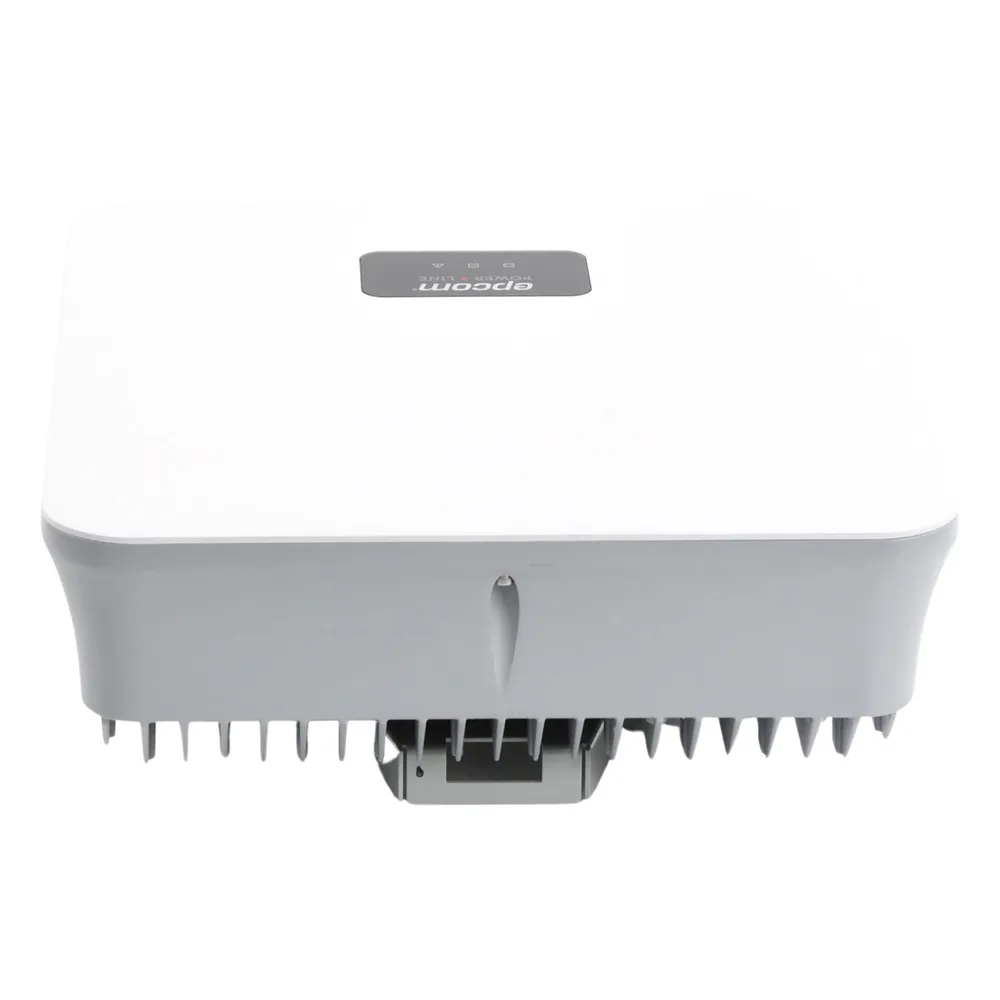

Inversor Tipo Cadena para Interconexión a la Red Eléctrica de CFE de 5 kW con Salida de 220 Vca.

El equipo no es compatible con paneles de 540W.

¿Cómo Funciona?

Los sistemas de interconexión convierten, mediante un inversor, la energía en corriente directa generada por los paneles solares en energía en corriente alterna en total sincronía en voltaje y frecuencia tal y como lo entrega CFE.

La energía generada es enviada a la vivienda para su consumo y el excedente se regresa a la red eléctrica. De esta forma no solo bajamos nuestro consumo, sino que existe un retorno de energía dando ahorros de hasta un 95% en el pago del recibo de electricidad.

¿Por qué utilizar inversores Epcom?

• Máxima eficiencia de conversión de hasta un 97.6%.
• Ahorros de hasta un 95% en el pago de recibo de luz.
• Aproveche al máximo la potencia del sol con la tecnología MPPT.
• Amplio rango de Vcc de entrada.
• Fácil configuración para el diseñador.
• No mezclar potencias de paneles en las cadenas.
• contra defectos de fábrica.
• Utilice los protectores de picos SP50-240SP, para alargar la vida de su inversor.
• Excelente beneficio.
• Cuenta con la certificación necesaria para realizar contratos de interconexión con la red de CFE (IEE1547 y UL1741).

Ficha Técnica

Datos de entrada CD

• Potencia FV recomendada: 5000W
• Voltaje máximo de entrada: 600 Vcc
• Rango de operación de voltaje CD: 90V-550Vcc
• Corriente máxima CD: 2X11A

Parámetros de salida CA

• Potencia máxima de salida: 5000W
• Voltaje nominal de salida CA: 220Vca
• Corriente máxima CA: 21.8A

Datos Generales

• Eficiencia máxima: 97.6%
• Frecuencia nominal/rangos: 60/60±5HZ
• Dimensiones: 370×126.5×420mm
• Peso: 10.9kg

Notas

• El equipo solo funciona en rango de 220 - 250 Vca, en voltajes mayores requiere proceso de inicialización.
• Se recomienda consultarlo con el departamento de ingeniería solar.
• Los equipos de interconexión a la red eléctrica no pueden operar con generadores diésel o a gasolina.
• Los inversores requieren sincronizarse para entregar voltaje, de lo contrario el equipo no entregara voltaje, si se miden las terminales con los paneles conectados el voltaje medido debe ser 0V.
• Los inversores no operan con paneles de una amperaje mayor a 11A ISC, generalmente paneles mayores a 455W.
• Los equipos de versiones anteriores (color amarillo) solo cuentan con .

Verificar la aprobación de los certificados con CFE, el equipo cumple con las normativas IEEE1547, IEC62109 y UL1741.

Monitoreo y Aplicación

Aplicación para iOS y Android

Monitoreo desde Página Web

Se recomienda utilizar sistemas de tierra física LP-GROUND-30A, colocar supresores de picos LA302R y verificar voltajes de operación. Consultarlo con el departamento de ingeniería en energía solar.

Kits Recomendados

Revise en el consumo bimestral de su recibo de luz y tabule lo siguiente con nuestros KITS, para saber que kit necesita.

Localice en su recibo de luz su consumo bimestral y encuentre el KIT que requiere para que deje de pagar el costo de la energía eléctrica con CFE. Cada uno de estos equipos requiere un contrato con CFE.

Diagramas de Conexión

Diagrama de Conexión para Solución con Inversores de Cadena

Diagrama de Conexión para Solución con Microinversores

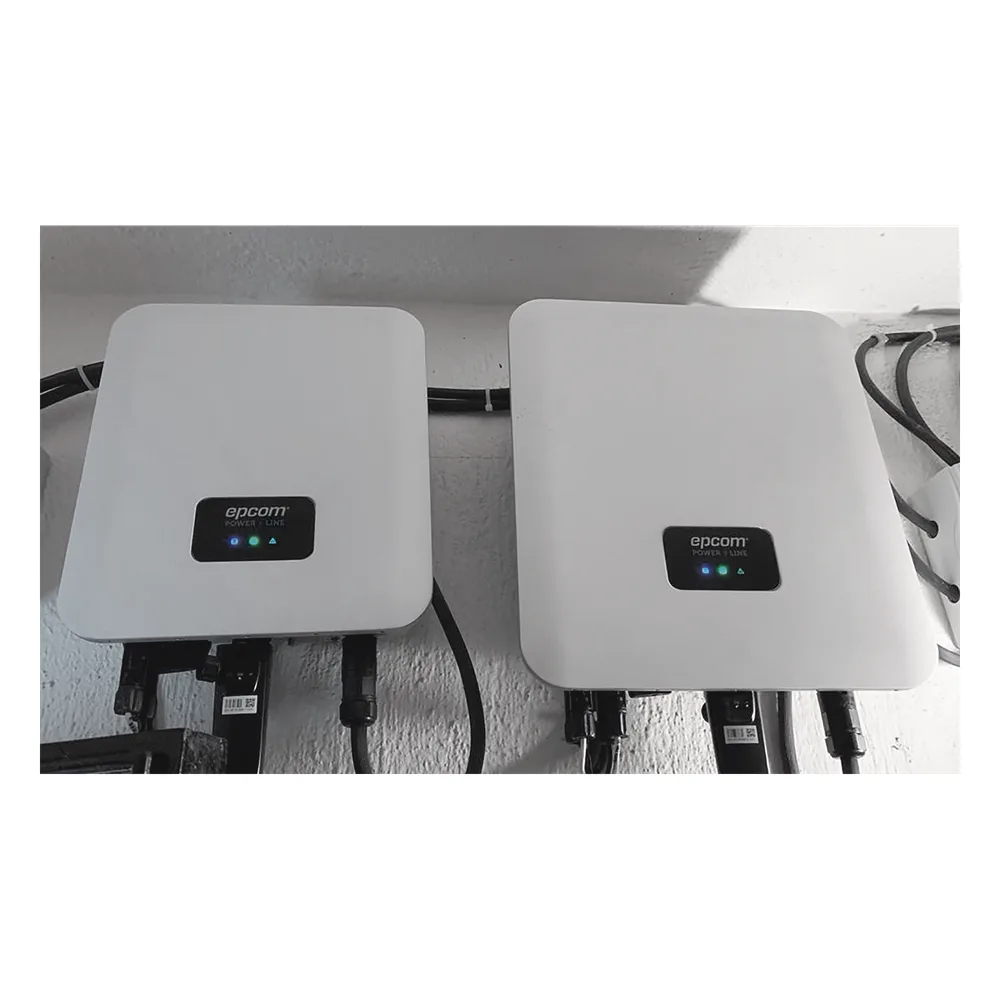

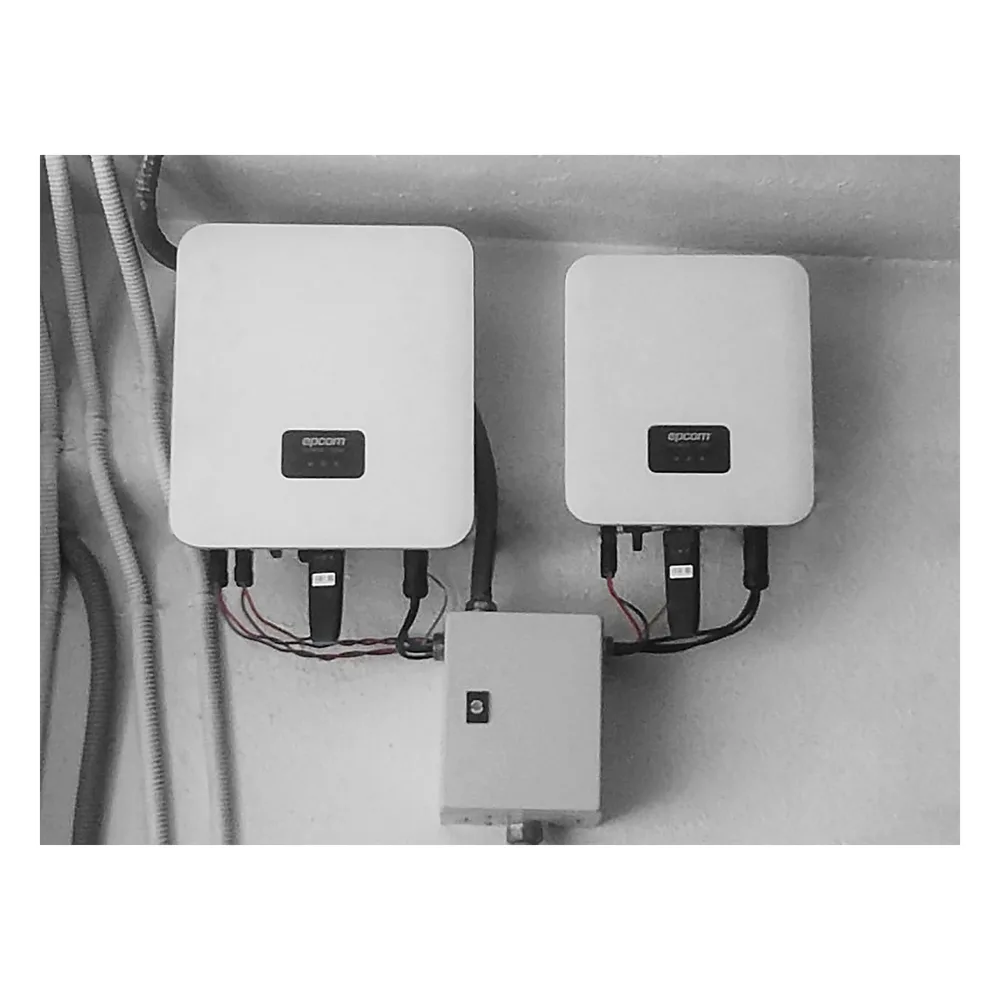

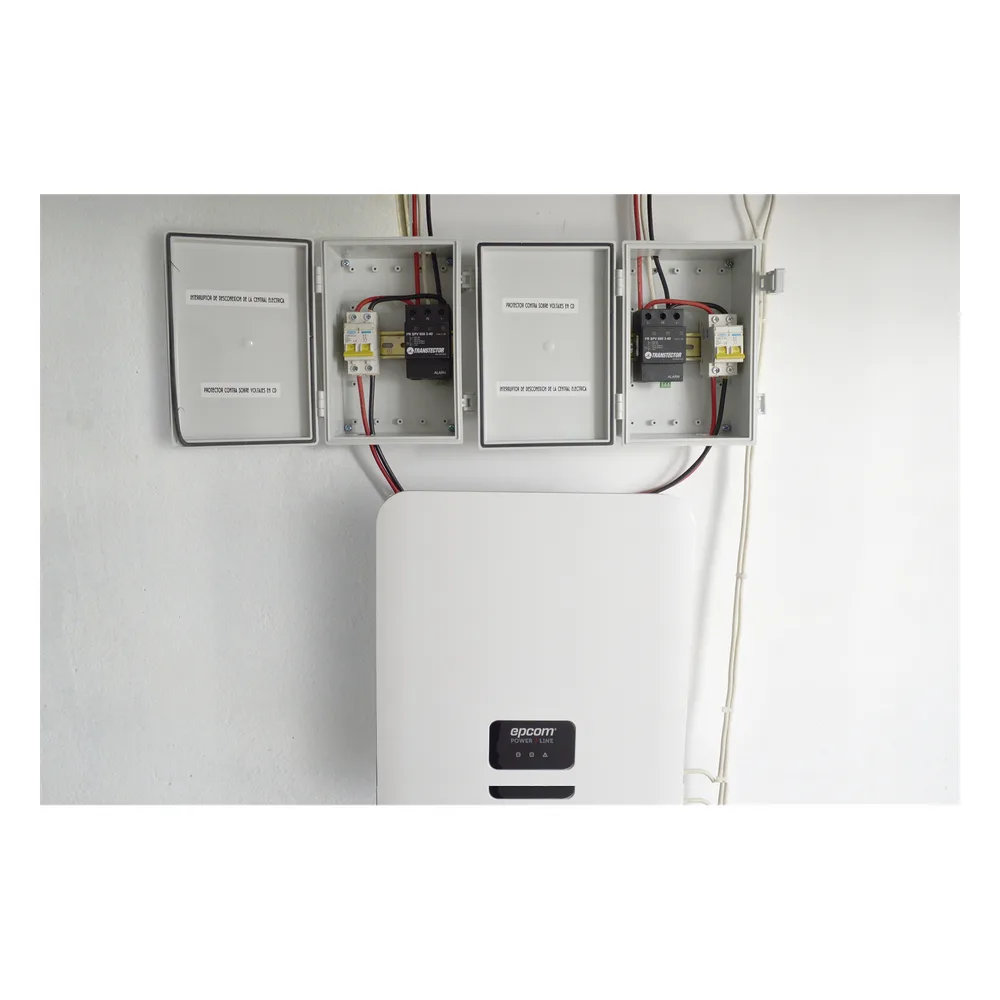

Galería de Imágenes
