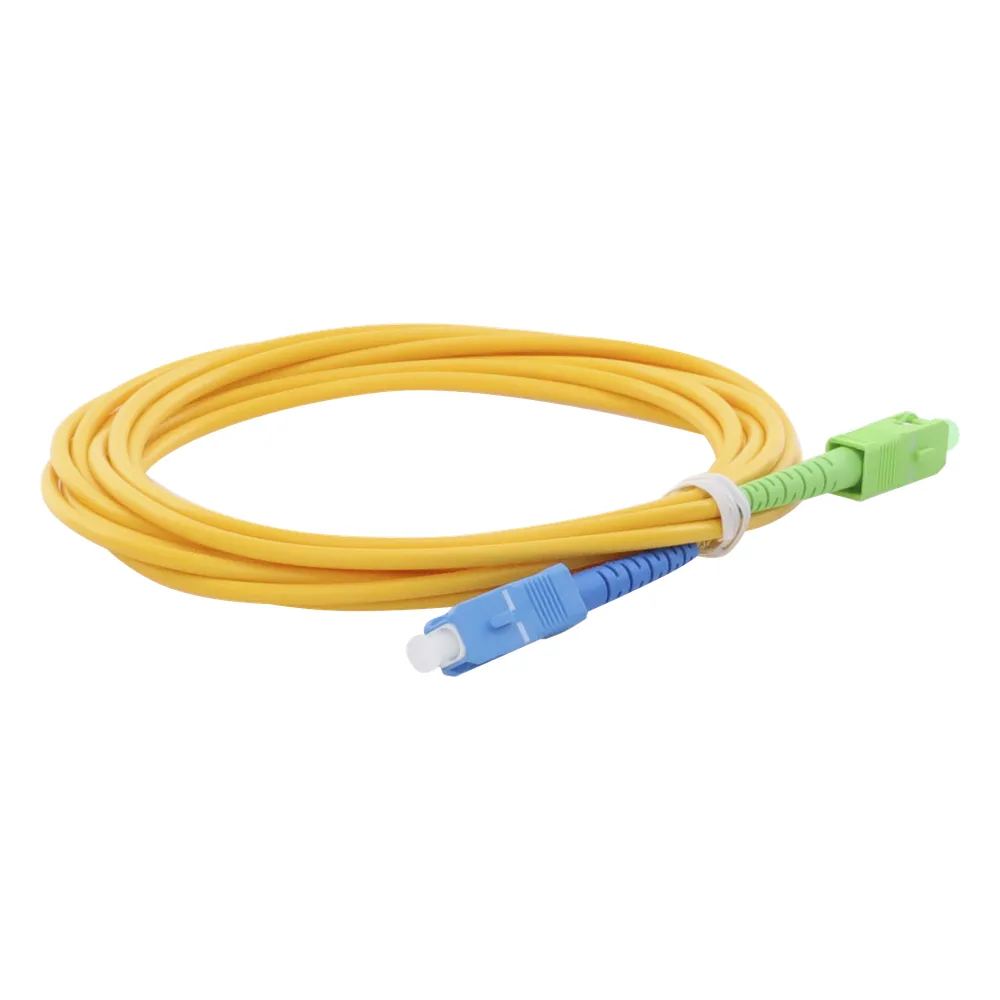

Jumper de Fibra Óptica Monomodo SC/UPC-SC/APC Simplex, Color Amarillo 3 Metros (9.84 Pies)

Características Principales

• Conector SC/UPC a SC/APC para conectividad eficaz
• Longitud de cable optimizada de 3 metros
• Fibra monomodo soporta OS1/OS2 para alto rendimiento
• Revestimiento de PVC asegura durabilidad y protección
• Óptimo para instalaciones profesionales de fibra óptica

Especificaciones de Fibra

• Tipo de fibra: Monomodo (OS1/OS2)
• Atenuación @1310 nm: ≤0.35 dB/km (antes del cable), ≤0.40 dB/km (después del cable)
• Atenuación @1550 nm: ≤0.21 dB/km (antes del cable), ≤0.30 dB/km (después del cable)
• Dispersión coeficiente @1310 nm: ≤3.5ps/nm·km
• Dispersión coeficiente @1550 nm: ≤18ps/nm·km
• Longitud de onda de dispersión cero: 1300~1322 nm
• Pendiente de dispersión cero: ≤0.091ps/nm²·km
• Longitud de onda de corte del cable (λcc): ≤1260 nm

Especificaciones Mecánicas

• Pérdida por microcurvatura: ≤0.05 dB (1 vuelta; Φ16 mm @1550 nm)
• Pérdida por microcurvatura: ≤0.05 dB (100 vueltas; Φ25 mm @1310 nm)
• Pérdida por microcurvatura: ≤0.05 dB (100 vueltas; Φ25 mm @1550 nm)
• Pérdida por microcurvatura: ≤0.05 dB (100 vueltas; Φ30 mm @1625 nm)
• Diámetro del campo modal @1310 nm: 8.8±0.4µm
• Diámetro del revestimiento: 125±1.0µm
• No circularidad del revestimiento: ≤1.0%
• Error de concéntrico núcleo/revestimiento: ≤0.6µm
• Esfuerzo de prueba: ≥1.05%

Especificaciones de Conector

• Pérdida de inserción: ≤0.3dB
• Pérdida de retorno: ≥60dB (SC-APC), ≥50dB (SC-UPC)
• Intercambiabilidad: ≤0.2dB
• Repetibilidad: ≤0.2dB
• Prueba de vibración: <0.10dB (10-60Hz&comma; 1.5 mm amplitud)
• Prueba de caída: <0.10dB (Altura: 1.5 mm&comma; 8 veces)
• Resistencia a la tracción: <0.10dB (68.6N&comma; 10 min)
• Durabilidad: <0.20dB (>500 veces)
• Prueba de alta temperatura: <0.20dB (+85 ºC&comma; 168 horas)
• Prueba de baja temperatura: <0.20dB (-40 ºC&comma; 168 horas)

Características del Cable

• Número de fibras: 1 núcleo
• Diámetro de fibra: 250µm±5µm
• Revestimiento: Color natural
• Material del revestimiento: PVC
• Color del buffer ajustado: Blanco (u opcional según solicitud)
• Material del miembro de refuerzo: Aramida
• Color del miembro de refuerzo: Amarillo
• Diámetro del miembro de refuerzo: 2.0±0.05 mm
• Material de la chaqueta exterior: LSZH o PVC
• Color de la chaqueta: Amarillo

Estándares de Cumplimiento

• ISO 9001:2008 - Sistema de gestión de calidad
• IEC 60794-1 - Cables de fibra óptica&comma; especificación genérica y métodos de prueba mecánica
