Módulo de potencia adaptativo de fase de 16 A, 120 V, para ampliar zonas de GRAFIK Eye QS y 3000, paneles de atenuación LP, LCP y GP y HomeWorks, color blanco

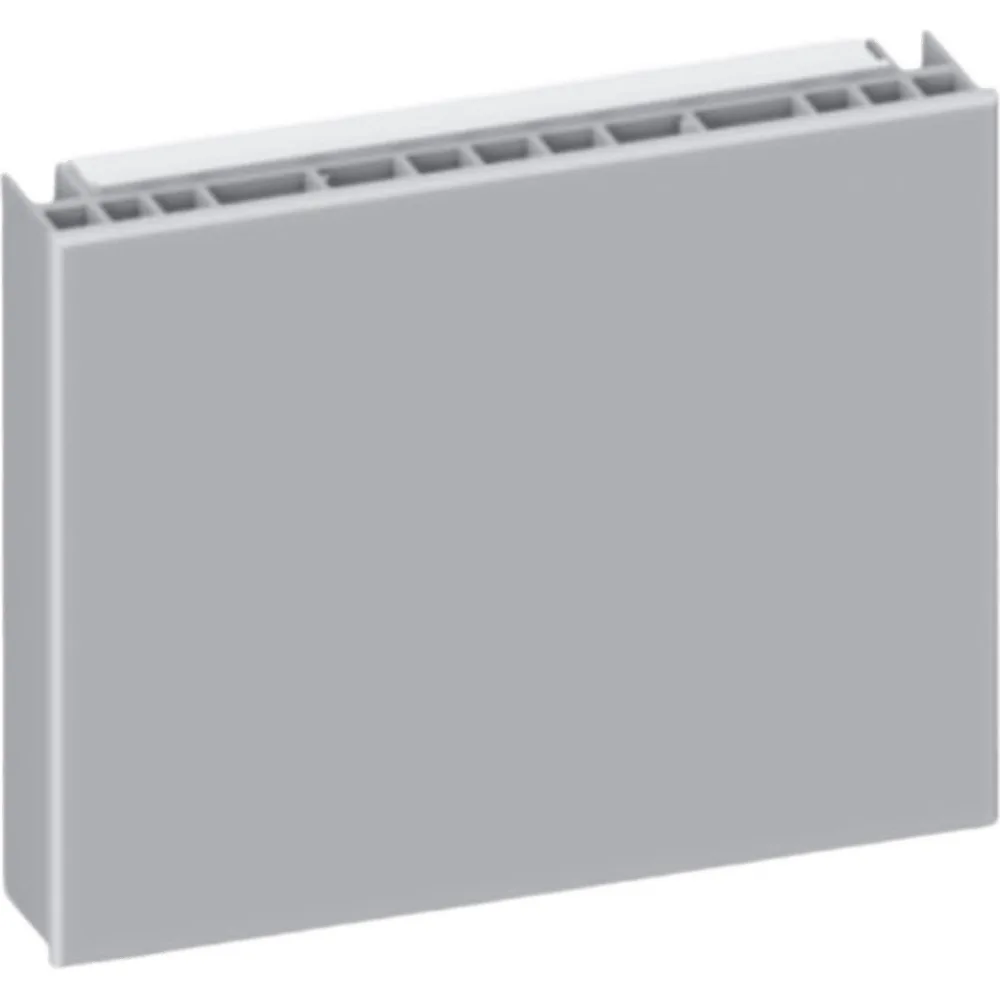

Módulo de potencia adaptativo de fase (phase-adaptive) de Lutron que amplía la capacidad de carga de una zona de atenuación hasta 16 A a 120 V. Se controla desde equipos Lutron de 120 V como las unidades GRAFIK Eye QS y GRAFIK Eye 3000, los paneles de atenuación LP, LCP y GP y los paneles remotos de HomeWorks, por lo que es la pieza indicada cuando una zona necesita manejar más carga de la que soporta el control por sí solo (se admiten hasta tres módulos por zona). Atenúa cargas incandescentes, halógenas, transformadores de bajo voltaje magnéticos y electrónicos, balastros fluorescentes Lutron Tu-Wire y neón/cátodo frío. Se instala en interiores, en caja de pared doble (2-gang) o caja 4x4, con LEDs de estado y diagnóstico que facilitan la puesta en marcha y el soporte.

Características principales

• Amplía la capacidad de una zona de atenuación a 16 A; se pueden usar hasta 3 módulos por zona
• Compatible solo con versiones de 120 V de GRAFIK Eye QS y 3000, paneles LP, LCP, GP y HomeWorks
• Atenúa incandescente, halógeno, bajo voltaje magnético y electrónico, Tu-Wire y neón/cátodo frío
• Se apaga automáticamente ante sobrecarga; LEDs verde (estado) y rojo (diagnóstico) con códigos
• Montaje en caja doble (2-gang) de 89 mm o caja 4x4 de 53 mm de profundidad; solo interiores
• Instalar con las flechas hacia arriba y 114 mm libres arriba y abajo para ventilación
• Cableado con conductor de cobre de 12 AWG (2.5 mm2) como mínimo

Especificaciones técnicas

Alimentación de control120 V~, 50/60 Hz Alimentación de carga120 V~, 50/60 Hz Capacidad de carga16 A Tipos de cargaIncandescente, halógeno, MLV, ELV, balastros Tu-Wire, neón/cátodo frío CompatibilidadGRAFIK Eye QS y 3000, paneles LP, LCP y GP, paneles remotos HomeWorks (solo versiones de 120 V) MontajeCaja 2-gang de 89 mm o caja 4x4 de 53 mm de profundidad, flechas hacia arriba Temperatura de operación0 a 40 °C, uso interior Dimensiones frontales160 x 129.5 mm (6.3 x 5.1 in)
