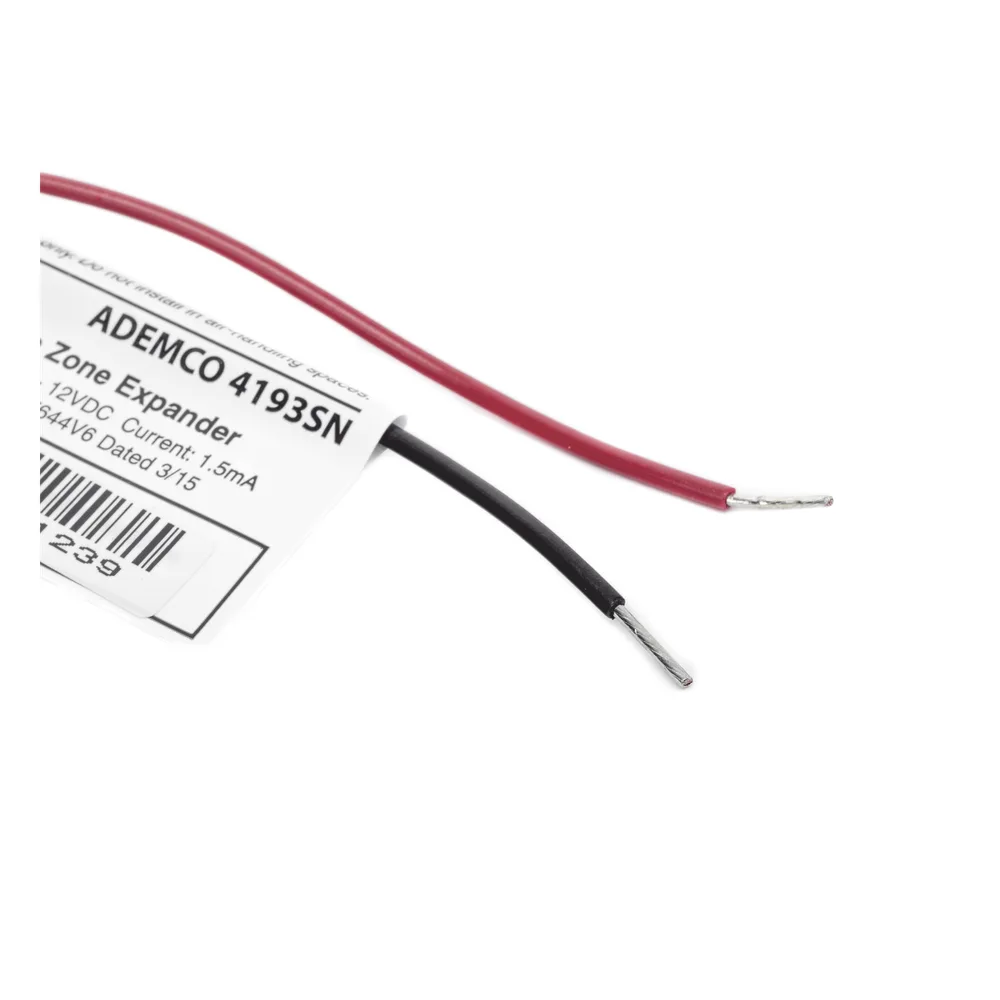

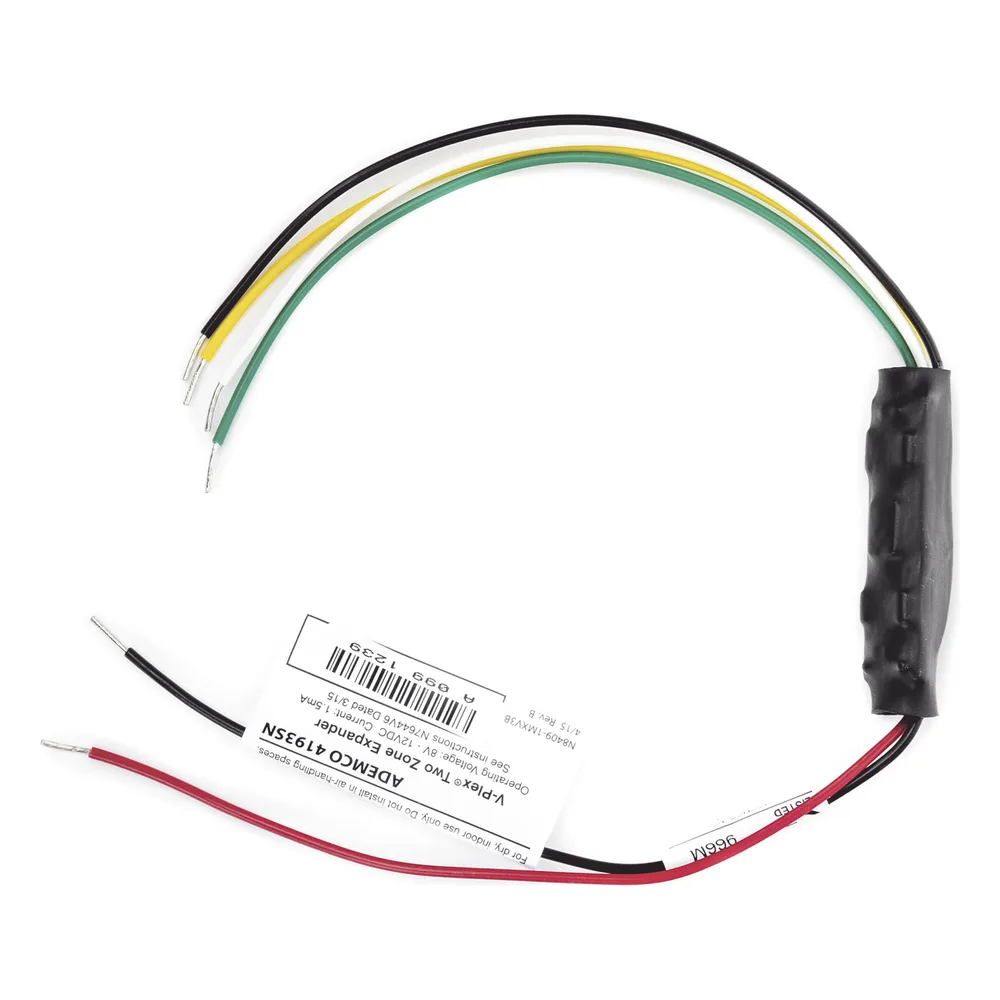

Módulo expansor serializado de dos zonas con resistencia de fin de línea 10K para bucle de polling multiplexado

El módulo Honeywell/ADEMCO 4193SN es un expansor serializado de dos zonas (Serialized Interface Module, SIM) que permite conectar dispositivos de alarma y contactos al bucle de polling multiplexado de paneles de control compatibles con direccionamiento por número de serie. Se utiliza para ampliar la capacidad de zonas de sistemas de intrusión y, en aplicaciones de incendio, para supervisar un lazo con resistencia de fin de línea de 10 kΩ. Es compatible con los paneles Vista-40, Vista-50P y Vista-100.

Características principales

• Conecta dispositivos de alarma al bucle de polling multiplexado del panel
• Configurable como una zona supervisada (EOLR 10K) y una no supervisada
• También puede configurarse como dos zonas no supervisadas (solo contactos NC)
• Compatible con paneles Vista-40, Vista-50P y Vista-100
• Alimentado por el propio bucle de polling: 8-12 VDC, consumo de 1.5 mA
• En incendio, debe montarse dentro del gabinete del panel o en caja UL Listed
• Certificación UL Listed (S789)

Especificaciones técnicas

TIPO DE PRODUCTOMódulo expansor serializado de 2 zonas (SIM) CONFIGURACIÓN DE ZONAS1 supervisada (EOLR 10K) + 1 no supervisada, o 2 no supervisadas (NC) ALIMENTACIÓN8-12 VDC desde el bucle de polling del panel CONSUMO1.5 mA COMPATIBILIDADVista-40, Vista-50P, Vista-100 CERTIFICACIÓNUL Listed (S789)
