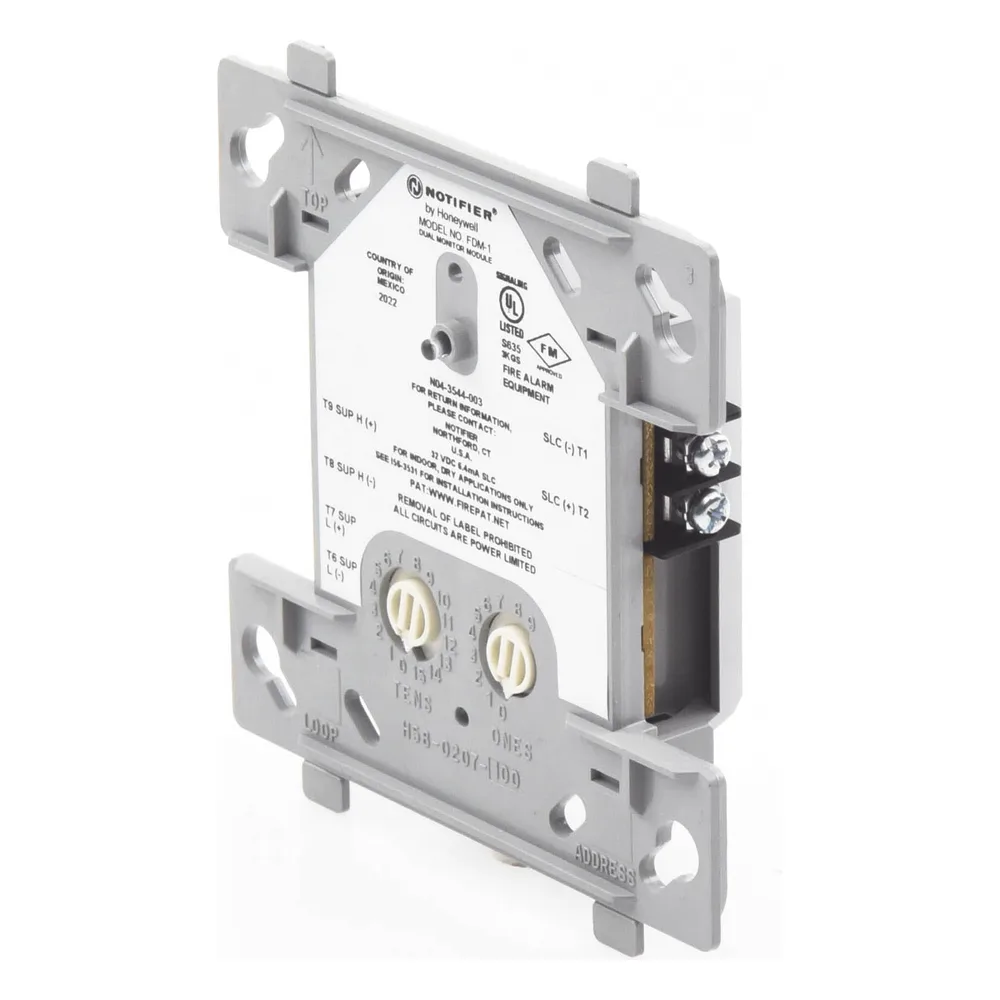

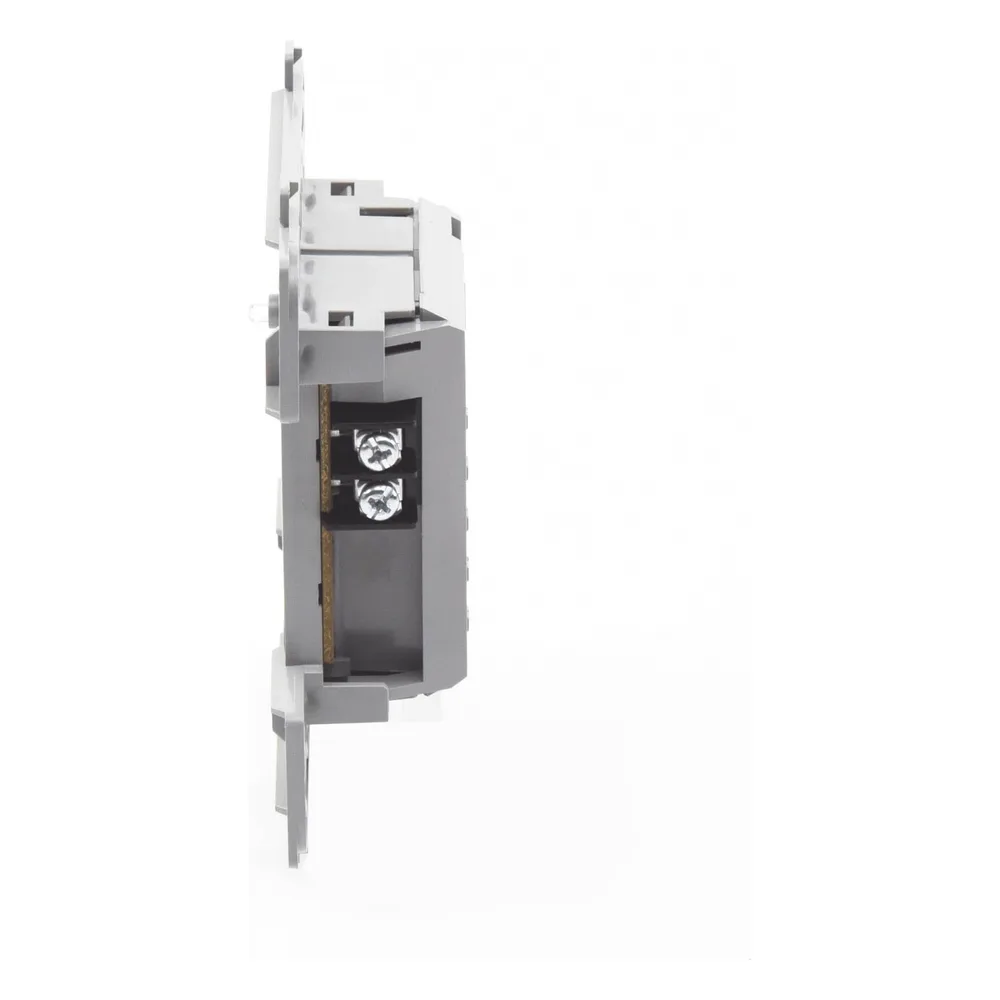

Módulo monitor dual direccionable con dos circuitos IDC Clase B independientes y direccionamiento consecutivo automático

El FDM-1 es un módulo monitor dual direccionable para sistemas de detección de incendio inteligentes con protocolo FlashScan de NOTIFIER. Supervisa dos circuitos IDC independientes de dos hilos en Clase B (Style B), cada uno en una dirección consecutiva que el módulo asigna de forma automática a partir de la dirección configurada. Se usa para monitorear dispositivos de contacto normalmente abierto, como estaciones manuales o detectores de flujo de agua, así como dispositivos de seguridad normalmente abiertos o cerrados. Se instala en sistemas inteligentes de dos hilos de NOTIFIER.

Características principales

• Supervisa dos circuitos IDC independientes de contacto seco Clase B (Style B)
• Se autoasigna a dos direcciones consecutivas a partir de la dirección configurada
• Alimentado directamente por el lazo SLC, sin energía adicional
• Monitorea dispositivos normalmente abiertos o de seguridad normalmente abiertos/cerrados
• LED parpadea verde en cada comunicación, rojo fijo en alarma
• No soporta circuitos Clase A (Style D); únicamente Clase B en ambos circuitos

Especificaciones técnicas

VOLTAJE OPERATIVO15 a 32 VDC CORRIENTE MÁXIMA6.4 mA (LED encendido) RESISTENCIA MÁXIMA IDC1,500 ohms VOLTAJE MÁXIMO IDC11 V RESISTENCIA MÁXIMA SLC40 ohms RESISTENCIA EOL47 K ohms RANGO DE TEMPERATURA0° a 49°C (32° a 120°F) DIMENSIONES11.4 x 10.2 x 5.4 cm, monta en caja de 4 in
