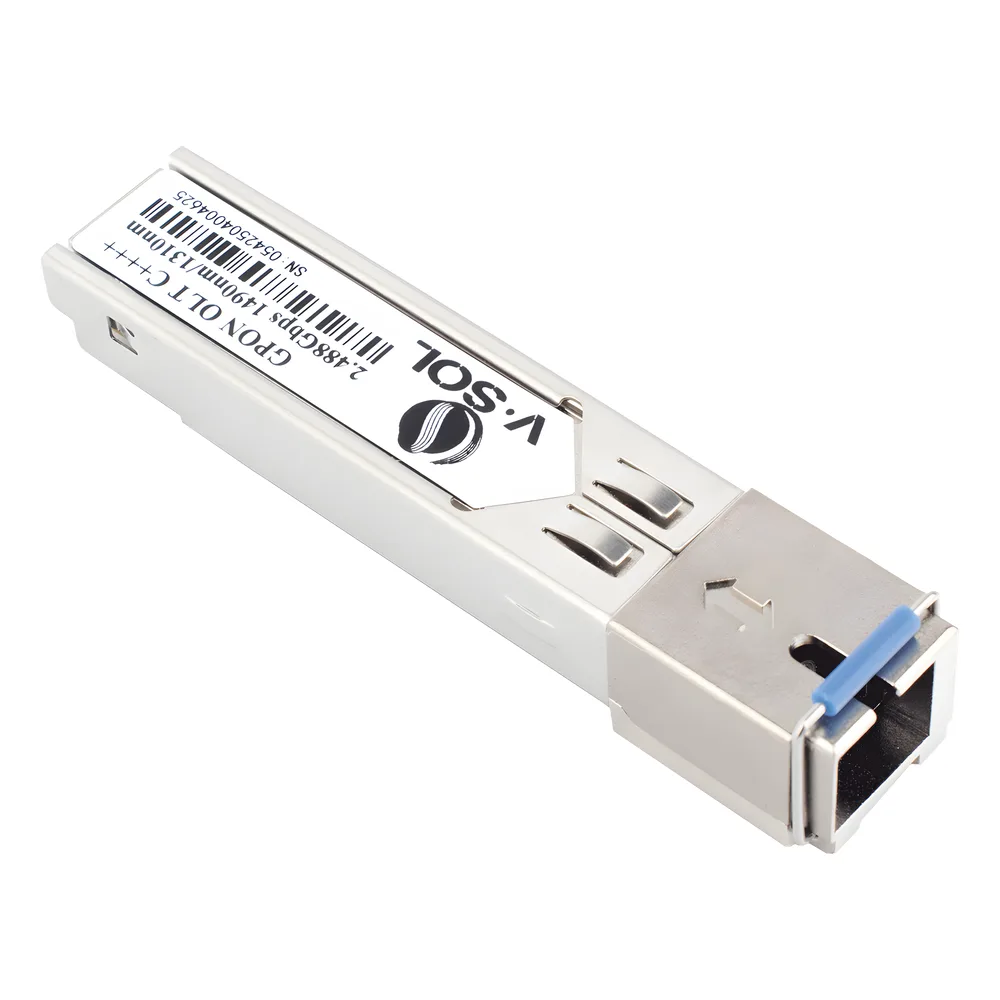

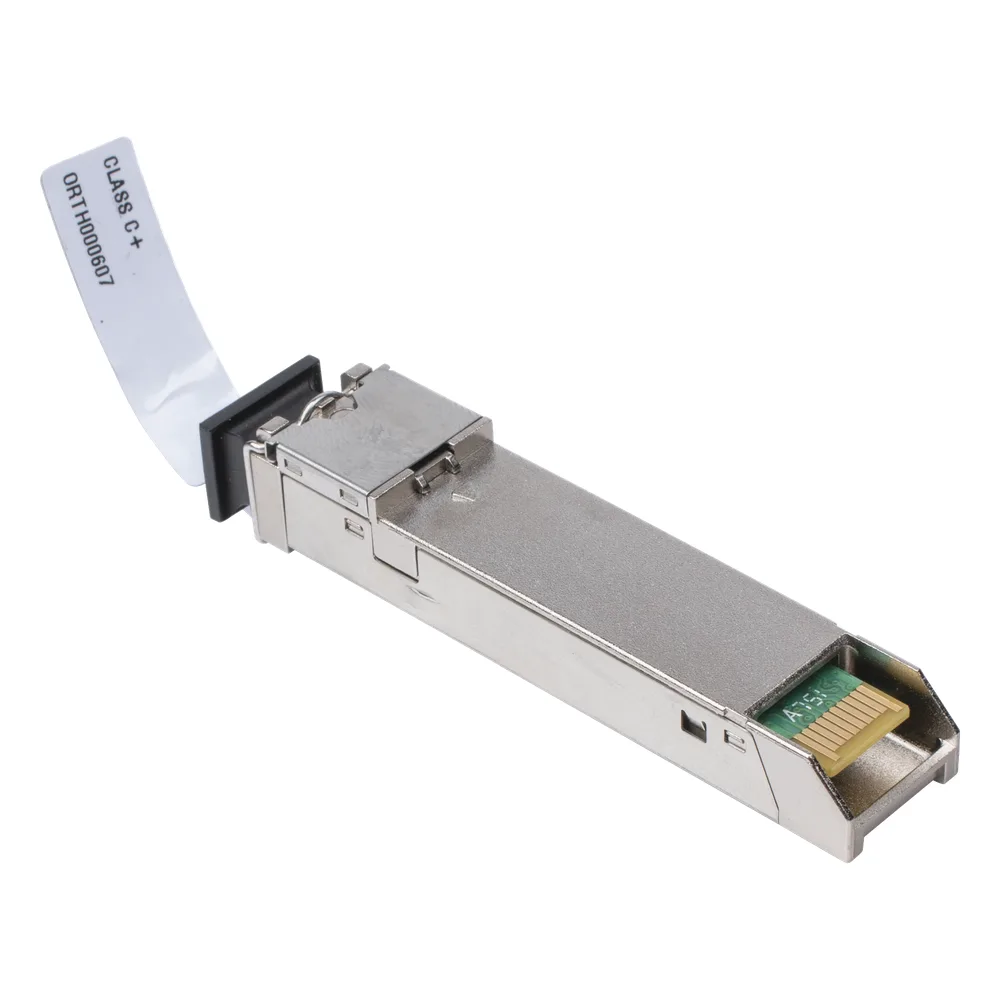

Módulo SFP GPON C++++, SC / PC, hasta 20Km / 9dBm típicos de Potencia

Características principales

• Conector: SC/PC
• Clase: C++++
• Velocidad de transmisión:
  • TX: 2.5 Gbps
  • RX: 1.25 Gbps
• Longitud de onda:
  • TX: 1490 nm
  • RX: 1310 nm
• Distancia: 20Km
• Temperatura de operación: 0 ~ 70 °C

Características técnicas

• Transmisor con láser DFB de 1490nm
• Receptor con APD-TIA de 1310nm
• Interfaz eléctrica LVPECL compatible
• Detección de señal (SD) digital
• Protección contra EMI y ESD
• Cumple con estándar de láser clase I IEC-60825
• Diseño con paquete SFP pluggable
• Interfaz de monitoreo digital DDM

Especificaciones eléctricas

• Alimentación: +3.3V ±5%
• Impedancia de entrada: 100Ω ±10%
• Umbral de señal detectada: -34dBm
• Nivel de saturación: -15dBm (C++++)
• Relación de rechazo de modo lateral: ≥30dB
• Ancho espectral: ≤1nm (-20dB)

Rango de operación

• Temperatura: 0°C a +70°C
• Humedad: 5% a 95% sin condensación
• Tensión de alimentación: 3.13V a 3.47V

Compatibilidad

• GPON ITU-T G.984.2
• RoHS 2.0
• Clase de seguridad láser IEC 60825-1
• EMI/EMC EN 55024

Desempeño óptico

• Potencia óptica TX: +9dBm a +13dBm
• Sensibilidad RX: ≤-33dBm
• Rango dinámico: 15dB
• Relación de extinción: ≥8.2dB

Aplicaciones

• Redes ópticas pasivas GPON (Gigabit-capable Passive Optical Networks)
• Sistemas FTTH (Fiber to the Home)
• Sistemas de acceso de banda ancha

Características avanzadas

• Función de monitoreo digital RSSI
• Diseño con bajo EMI y protección ESD
• Compensación automática de temperatura
• Detección de fallo del transmisor

Dimensiones

• Factor de forma SFP
• Conector SC/UPC
• Paquete metálico para mejor EMI

Condiciones extremas

• Temperatura de almacenamiento: -45°C a +85°C
• Tensión de alimentación máxima: 3.6V
• Potencia óptica de daño: -8dBm
