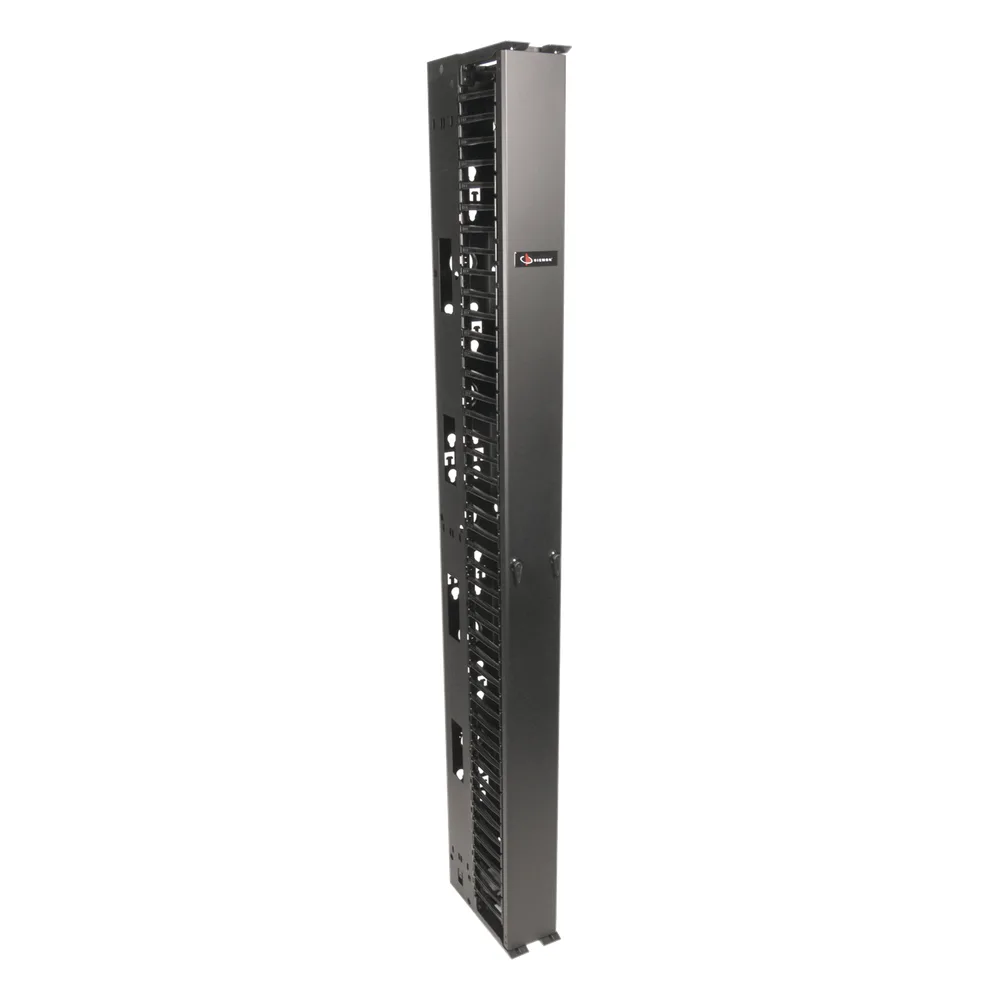

Organizador RouteIT Vertical Doble de 45UR, Fabricado en Acero Laminado en Frío 16AWG, 10in (254 mm) de Ancho

Descripción General

Los administradores de cables verticales RouteIT de Siemon están diseñados específicamente para manejar fácilmente los altos volúmenes de cableado en entornos de alta densidad. Fabricados en acero laminado en frío 16AWG, ofrecen una solución integral para el enrutamiento y protección de cables en sistemas de red de alta velocidad.

Características Principales

• Puertas con doble bisagra para protección y ocultación del cableado
• Dedos reemplazables rápidamente si sufrieron algún daño
• Operación de cierre de puerta para apertura rápida y cierre en un solo punto
• Diseño autónomo que permite la libre colocación antes de fijar los bastidores
• 6 pulgadas de profundidad del marco central, optimizado para coincidir con la profundidad del carril de cableado

Especificaciones Técnicas

• Modelo: VCM10D
• Tipo: Administrador de cables vertical de doble lado
• Altura: 45UR
• Material: Acero laminado en frío 16AWG
• Ancho: 10' (254 mm)

Capacidades de Cableado

Basado en cable categoría 6A y llenado al 40%:

• Capacidad máxima: Hasta 2,640 cables de 0.13' (3.30mm)
• Capacidad base: Hasta 4,201 cables de 0.13' (3.30mm)
• Reducción de capacidad: Disminuye progresivamente con el aumento del diámetro del cable

Nota: Las capacidades reflejan una tasa de llenado del 40%, calculado para reflejar el 100% durante el uso real. Las capacidades por lado pueden variar entre 40%, 50% o 60% dependiendo del posicionamiento interno del divisor.

Diseño y Funcionalidad

• Radio de curvatura fijo en las piezas de protección
• Previene la deformación de las cubiertas de los cables
• Área configurable para colocación personalizada del espacio vertical
• Disponibilidad de puntos de fijación múltiples para montaje de PDU's
• Opción de montaje sin herramientas en administradores de doble cara

Aplicaciones

• Centros de datos de alta densidad
• Entornos de red empresarial
• Instalaciones con requerimientos de cableado estructurado
• Soluciones de cableado para salas de telecomunicaciones
• Infraestructuras de red con necesidades de expansión futura

Tabla de Capacidades

Capacidad de cableado según diámetro (en pulgadas/mm):

Valores aproximados basados en llenado del 40% para uso real

Accesorios Compatibles

VCM-S

Juego de paneles laterales para RouteIT

• Incluye parte superior e inferior
• Incluye accesorios de montaje

VCM-(XX)D-RB

Divisores verticales para VCM-(XX)

• Paquete de 3 unidades

VCM-DR(XX)

Puerta de reposición para VCM(XX)

• Utilizar (XX) para especificar el ancho: 6 = 6', 10 = 10', 12 = 12', 16 = 16'

Beneficios del Diseño

Acceso Doble

Puertas con bisagras dobles que permiten acceso desde ambos lados o pueden quitarse fácilmente para mayor espacio durante el llenado inicial

Facilidad de Mantenimiento

Dedos reemplazables rápidamente si sufrieron algún daño, sin necesidad de quitar los administradores de los bastidores adyacentes

Versatilidad

Diseño autónomo que permite la libre colocación antes de fijar los bastidores abiertos

Organización

Área configurable que permite la colocación personalizada del espacio vertical

Flexibilidad

Múltiples puntos de fijación para montaje de PDU's y accesorios opcionales
