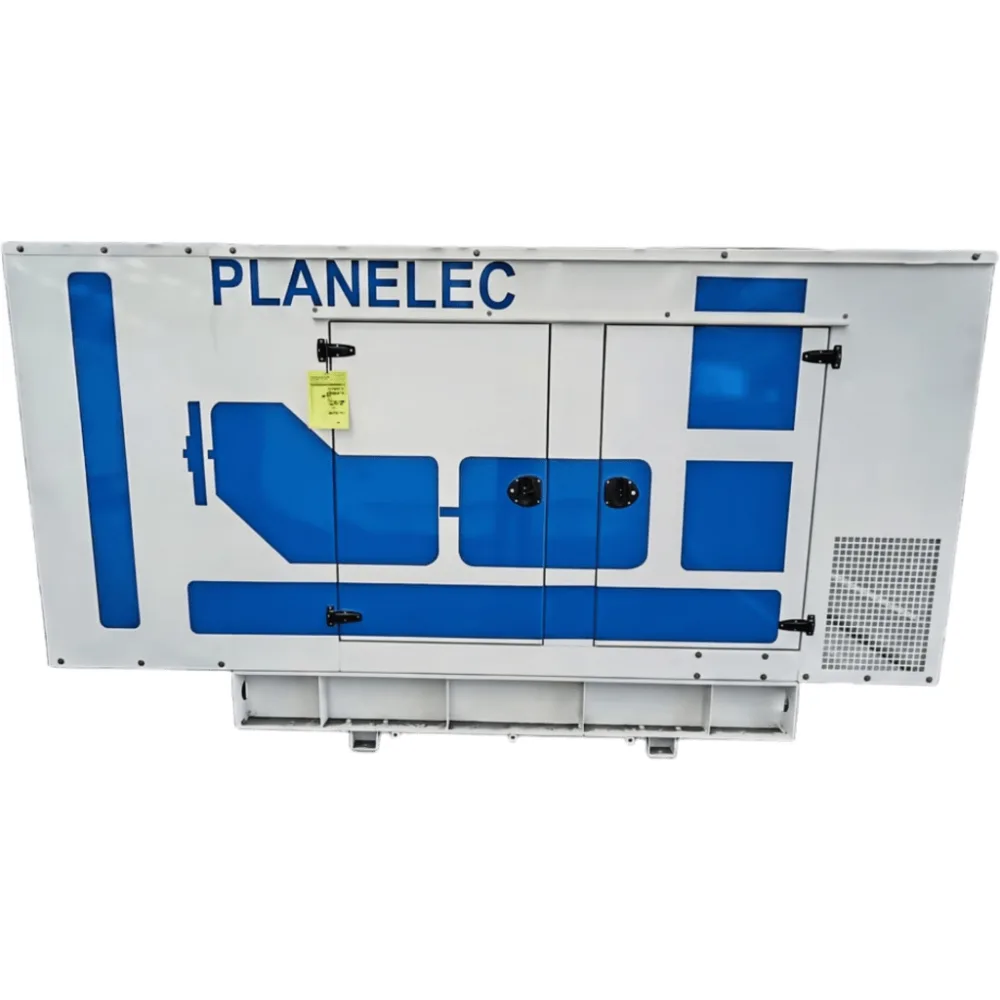

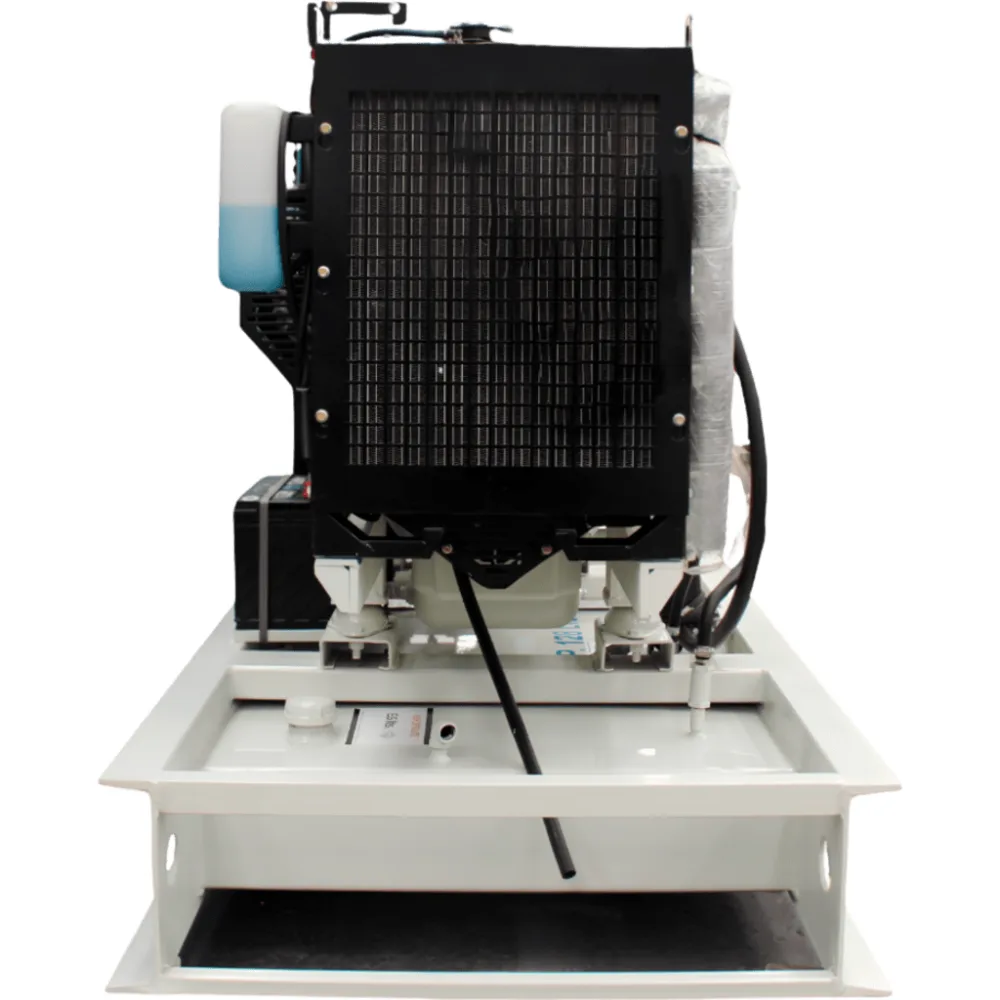

Planta de Emergencia Diesel / 23KW ( 29KVA) Emergencia/ 21 KW (26KVA) Continuo / 220/127 / Trifásico 4 hilos / Motor Cummins X2.5G4 3 Cilindros/ Generador Stamford S0L2M1/ Control PEM-CAT Transferencia automática/ Tanque 130L.

PLANELEC modelo: 025G4D0023B0100

Planta eléctrica diésel de 23 kW (29 KVA) en servicio de emergencia y 21 kW (26 KVA) en servicio continuo, diseñada para operación trifásica a 220/127 V, 60 Hz y 1800 RPM. Integra un motor Cummins X2.5G4 turboalimentado de 3 cilindros en línea con inyección directa y enfriamiento por agua, acoplado a un generador Stamford sin escobillas, autorregulado y autoexcitado con aislamiento clase H.

Especificaciones Generales

• Marca: PLANELEC
• Modelo: 025G4D0023B0100
• Potencia servicio emergencia: 21 kW / 29 KVA
• Potencia servicio continuo: 21 kW / 26 KVA
• Voltaje nominal de generación: 220/127
• Frecuencia: 60 Hz
• Factor de potencia: 0.80
• Número de fases: 3
• Número de hilos: 4
• Regulación de voltaje: ±1.5%
• Regulación de frecuencia: ±4%
• Capacidad emergencia hasta: 150 MSNM
• Capacidad continua hasta: 100 MSNM
• Temperatura de operación: 50°C
• Tiempo para proporcionar plena carga (automáticas): 5 a 8 segundos
• Dimensiones (L x A x H aprox.): 180 x 111 x 111 cm (70.9 x 43.7 x 43.7 in)
• Peso aproximado: 703 Kg

Motor Cummins X2.5G4

• Tipo: Diesel de 4 tiempos, simple efecto, combustión interna.
• Norma: ISO-3046.
• Inyección: Directa.
• Enfriamiento: Por agua.
• Lubricación: A presión.
• Número de cilindros: 3.
• Diámetro del embolo: 91.7 mm.
• Carrera del embolo: 115 mm.
• Capacidad embolar: 2.5 litros.
• Velocidad del embolo: 7.68 m/segundo.
• Velocidad angular: 1800 RPM.
• Potencia máxima efectiva a 1800 RPM: 28.7Kw (38.5HP).
• Potencia continua efectiva a 1800 RPM: 25.8KW (34.6HP).
• Relación de compresión: 18.5:1.
• Presión media efectiva a plena carga: 904.54 kPa.
• Consumo de combustible a plena carga: 8.0 L/h.
• Tipo de aspiración: Natural
• Succión de bomba de combustible: 1.5 m.
• Capacidad del Carter: 7 Lt.
• Capacidad del radiador: 7.2 Lt.
• Factor de temperatura: 1% x 5.5°C.
• Factor de ajuste por altitud: 3 x 300 M.

Generador Stamford SOL2M1

• Marca: STAMFORD
• Tipo: S0L2M1
• Potencia servicio emergencia: 26.4 kW / 33 KVA
• Potencia servicio continuo: 25.6 kW / 32 KVA
• Voltaje nominal entre fases (ajuste ±10%): 220/127
• Eficiencia: 0.875
• Factor de potencia: 0.8
• Frecuencia: 60 Hz
• Velocidad angular: 1800 RPM
• Auto excitado: Sí
• Autorregulado: Sí
• Regulación de voltaje (vacío a plena carga): ±1.5%
• Equilibrio de fases con carga equilibrada: 1%
• Modulación uniforme de voltaje máxima: -1/2 de 1%
• Capacidad de sobrecarga para arranque de motores: 200% / KVA
• Aislamiento: Clase H.
• Normas: NEMA, EGSA
• Construcción: Sin anillos rozantes colectores, sin conmutador de delgas, sin escobillas
• Regulación: Totalmente estática sin piezas sujetas a fricción
• Rodamientos: Lubricantes con reserva de grasa, curva B-10 para 5 años continuos.
• Ventilador: Integrado de alta eficiencia
• Factor de influencia telefónica (TIF): 50% máximo
• Excitatriz: Corriente alterna trifásica de alta eficiencia con rectificadores de silicio
• Regulador de voltaje: Automático de estado sólido tipo SCR, respuesta 20 ms, protección por baja frecuencia, ajuste de estabilidad, reóstato de ajuste fino.

Transferencia Automático.

• Marca: PLANELEC.
• Fases: 3.
• Frecuencia: 60 HZ
• Unidad de transferencia: A base de contactores.
• Enclavamiento eléctrico: Para la protección del mecanismo de contactores.
• Dispositivo de tiempo ajustable: retardar el paro del motor de combustión interna y permitir su enfriamiento durante un tiempo previamente ajustado de 120 seg. después de haberse restablecido el suministro normal de energía eléctrica.
• Botón de prueba: Para operar el equipo completo, aunque exista energía del suministro normal.

Silenciador Donaldson M085409

• Modelo: M085409
• Lámina tapas: Calibre 16 resistente
• Tapa soporte interno: Adicional
• Diseño: Flujo libre para menor contrapresión
• Configuración: En L para facilitar instalación
• Geometría: Reduce ruido sin materiales contaminantes
• Pintura: Para altas temperatura especial para motores fuera de carretera
• Contrapresión máxima libre: 1" Hg para tubería de escape
• Entrada: 3"
• Salida: 3"

Control y Transferencia Automática PEM-CAP

• Controlador: PEM-CAP, microprocesador con pantalla LCD de alta definición
• Funciones principales: Arranque, paro, funcionamiento, protección de unidad y monitoreo de estado
• Transferencia automática: Entre red normal y generador
• Contador de horas: Información precisa para monitoreo y mantenimiento
• Protección IP: IP65 (con junta opcional)
• Detección: 3 fases del generador, 3 fases de normal
• Monitoreo de carga: kW, KVA, KVAr, F.P.
• Protección: Sobrecarga del generador,
• Entradas: 3 analógicas/digitales configurables, 4 digitales configurables
• Medición velocidad: Generador o conexión CAN.
• Alarmas mantenimiento: 3 alarmas por mantenimiento del motor
• Protección velocidad: Del motor
• Contador horas: Del motor.
• Precalentamiento: Del motor
• Programador: Ejercitador
• Control velocidad: De ralentí en arranque y paro del motor.
• Monitoreo: Voltaje de la batería.
• Arranque: Con bajo voltaje de batería, arranque remoto configurable.
• Acciones por falla: Alarma, desconexión eléctrica o paro.
• Indicador: Alarma en pantalla.
• Registro: 50 eventos.

Accesorios Incluidos

• Base de acero estructural para motor, generador y tanque diario
• Almohadillas modulares "M" que eliminan necesidad de anclaje
• Instructivos de operación, mantenimiento e instalación
• Catálogos de partes
• Diagramas eléctricos
• Plano de colocación y distribución de equipo

Notas Importantes y Advertencias GARANTIAS:

• En motor: 1 año.
• En piezas eléctricas: 3 meses.
• En dado caso se requieran realizar una extensión de garantía, lo debemos pactar con la empresa de PLANELEC.
• Antes de cualquier compra e instalación del equipo leer el documento de restricciones.

ADVERTENCIA (DE INSTALACIÓN Y SELECCIÓN): El equipo debe ser arrancado por la marca.
Si el generador opera por encima de la altitud indicada en la ficha técnica, su potencia disponible será menor a la nominal.
