Sistema de Montaje Solar BASEL / 8 Módulos 645W / Configuración 2x4 / Losa Plana / Resistencia 170 km/h / Rieles N-S 4.72m / Inclinación 22°

BASEL Racking Systems modelo: KITBASEL

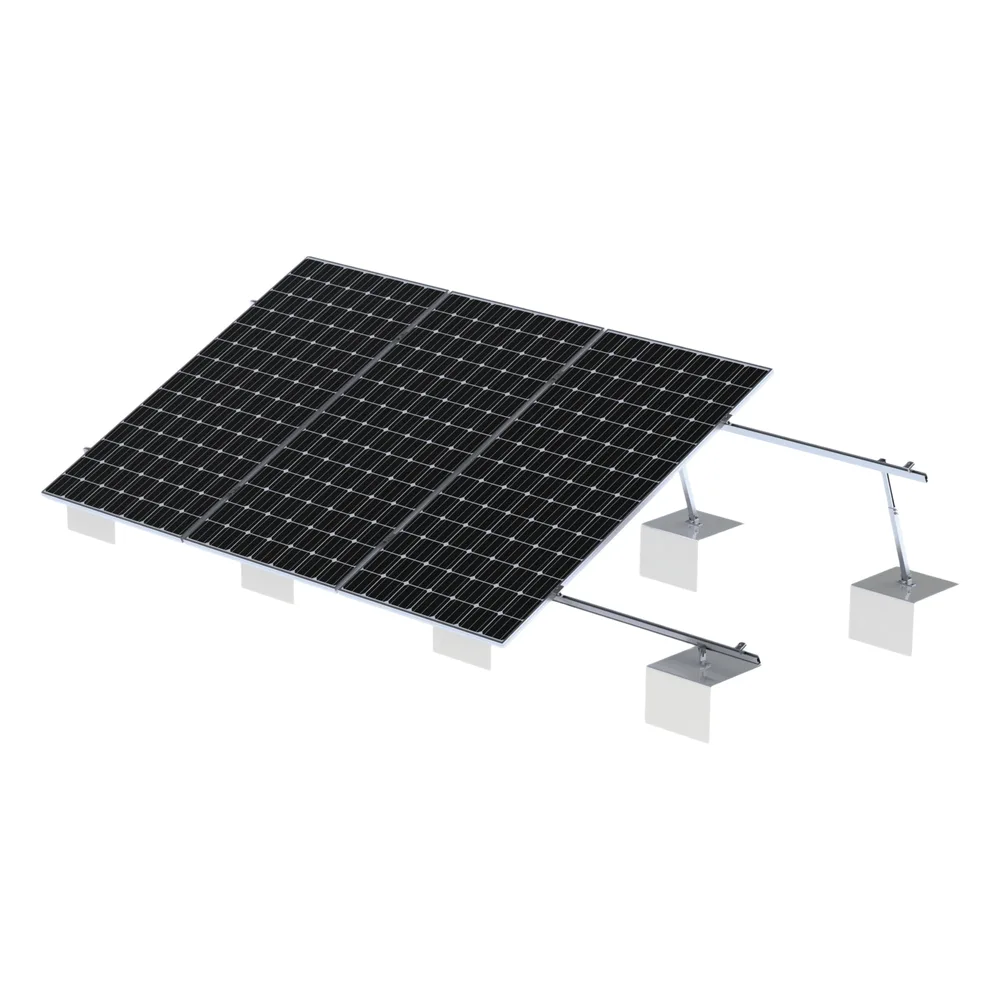

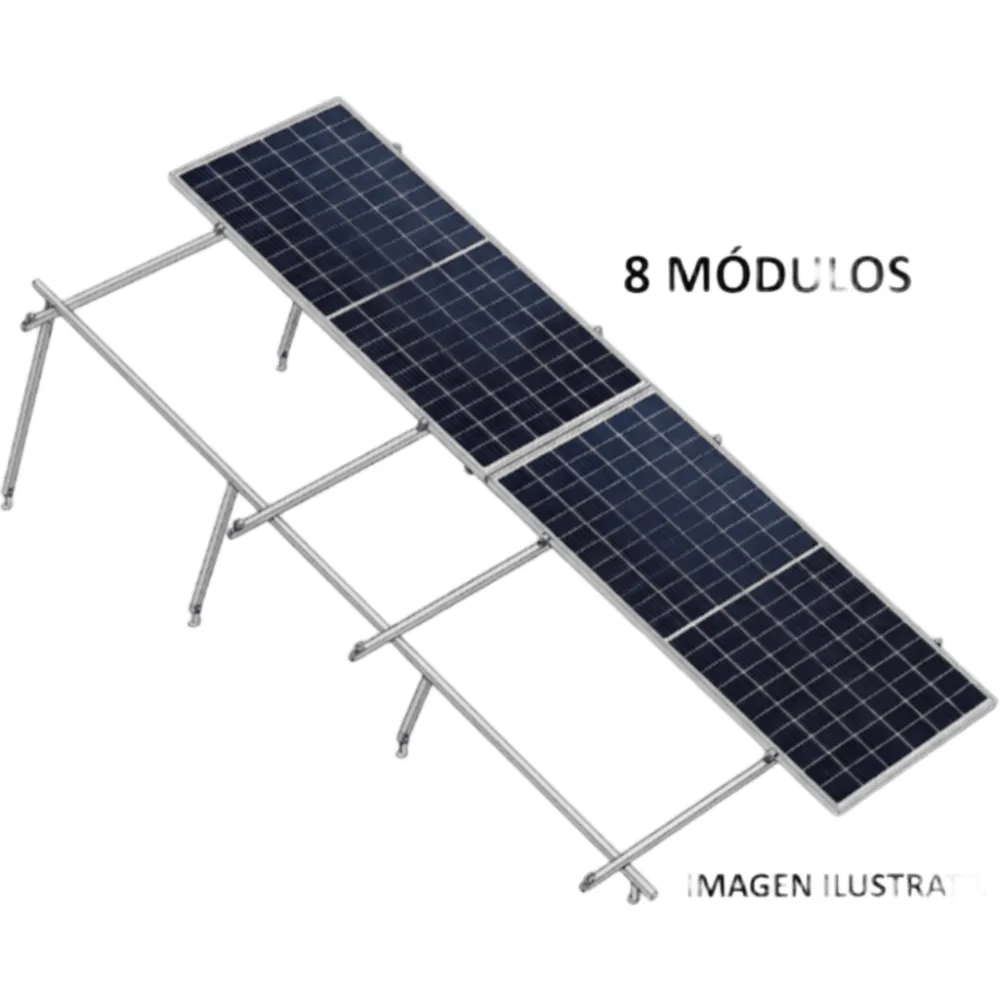

El sistema de montaje solar BASEL KITBASEL está diseñado para instalaciones fotovoltaicas sobre losa plana, con capacidad para albergar 8 módulos de hasta 645W cada uno en una configuración de 2 filas por 4 columnas (2x4). Este kit incluye todos los componentes estructurales necesarios para un montaje seguro y eficiente, con rieles N-S de 4.72 metros de longitud y una inclinación fija de 22 grados. Diseñado para resistir velocidades de viento de hasta 170 km/h, el sistema utiliza componentes como el N3 BASEL, L FOOT BASEL, abrazaderas intermedias y finales, clips superiores y tapas de extremo, todos fabricados con materiales de alta resistencia. El área total estimada de la instalación es de 26 m², con dimensiones de módulo de 2.382 m x 1.134 m. Este sistema es ideal para proyectos residenciales y comerciales de mediana escala que requieren una solución robusta y confiable para montaje en superficies planas.

Características Generales

• Tipo de instalación: Losa plana
• Configuración: 2 filas x 4 columnas (2x4)
• Número de módulos: 8
• Potencia por módulo: 645 W
• Dimensiones del módulo: 2.382 m x 1.134 m (7.81 ft x 3.72 ft)
• Área total estimada: 26 m² (279.86 ft²)
• Velocidad de viento: 170 km/h (105.63 mph)
• Inclinación: 22°
• Altura máxima desde la superficie: 1.88 m (6.17 ft)
• Distancia máxima entre apoyos E-O: 0.82 m (2.69 ft)
• Distancia aproximada entre primer y último apoyo N-S: 4.81 m (15.78 ft)
• Voladizo considerado: 30 cm (11.81 in) en cada extremo
• Número de planchas: 1

Componentes del Sistema

• N3 BASEL (SKU N00001): 22 unidades
• L FOOT BASEL (SKU N00002): 24 unidades
• N CONNECTOR BASEL (SKU N00003): Cantidad no especificada
• END CLAMP BASEL (SKU N00014): 8 unidades
• MIDDLE CLAMP PRO (SKU N00027): 12 unidades
• TOP CLIP BASEL (SKU N00009): 24 unidades
• END CAP BASEL (SKU N00023): 8 unidades
• N RAIL 4.72 (SKU N00015): 16 unidades
• SGB-4, 4-14 SOL-STR (SKU M00112): 1 unidad

Medidas y Cortes

• Largo del módulo (B): 2.38 m (7.81 ft)
• Ancho del módulo (C): 1.13 m (3.71 ft)
• Largo del riel N-S (D): 4.53 m (14.86 ft) - 6 unidades
• Tamaño pata 1 (E): 1.80 m (5.91 ft) - 6 unidades
• Tamaño pata 2 (F): 1.20 m (3.94 ft) - 6 unidades
• Tamaño pata 3 (G): 0.60 m (1.97 ft) - 6 unidades
• Riel Este-Oeste (4 x Arreglo): 4.70 m (15.42 ft)
• Tirante trasero (2 x Arreglo): 1.71 m (5.61 ft)
• Span Real: 0.82 m (2.69 ft)

Contenido del Paquete

• 22 x N3 BASEL
• 24 x L FOOT BASEL
• N CONNECTOR BASEL (cantidad no especificada)
• 8 x END CLAMP BASEL
• 12 x MIDDLE CLAMP PRO
• 24 x TOP CLIP BASEL
• 8 x END CAP BASEL
• 16 x N RAIL 4.72
• 1 x SGB-4, 4-14 SOL-STR

Documentación

• ✉️ BASEL - Racking Systems (Términos y Condiciones de Garantía)
