Subwoofer para Coche de Línea Fina / 10" (25.4 cm) / Dual 8 Ω / 400 W RMS / Cono de Polipropileno Relleno de Minerales / Terminal con Botones / Profundidad de Montaje 83 mm (3.25 in) / Xmax 15.2 mm (0.6 in)

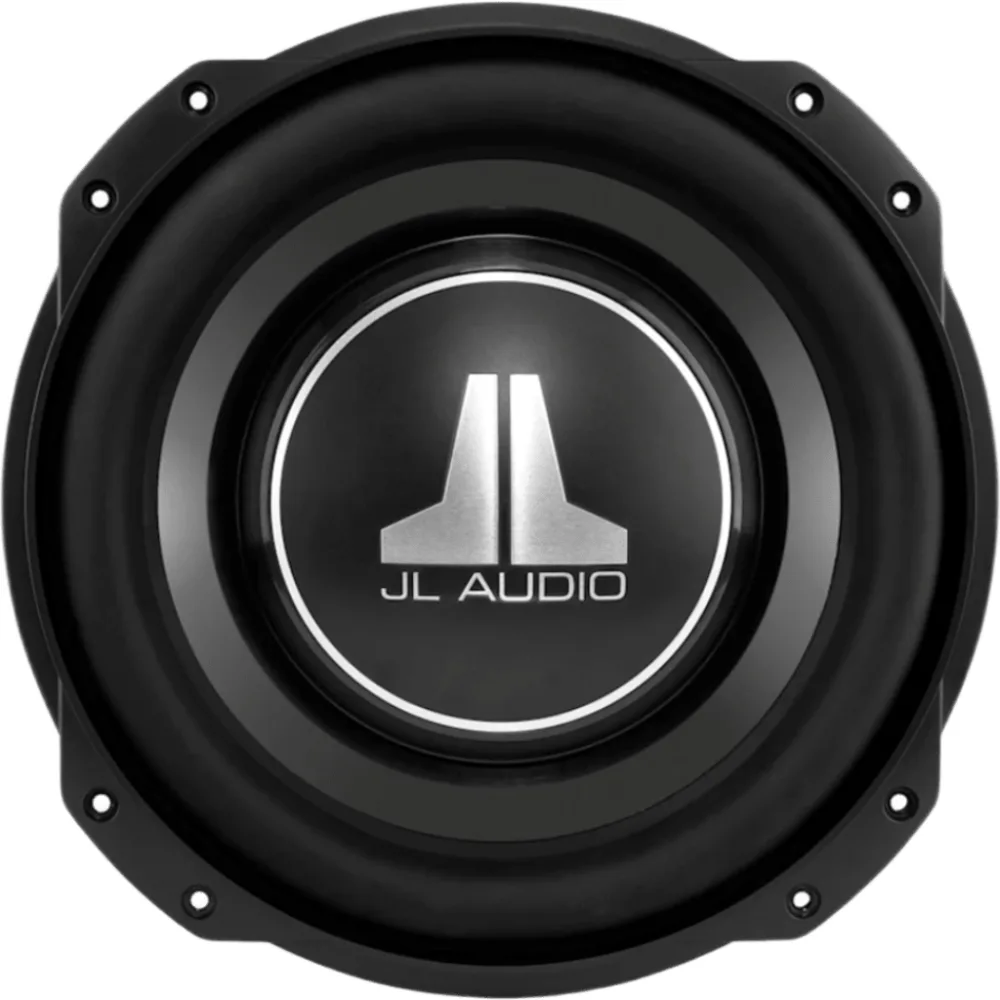

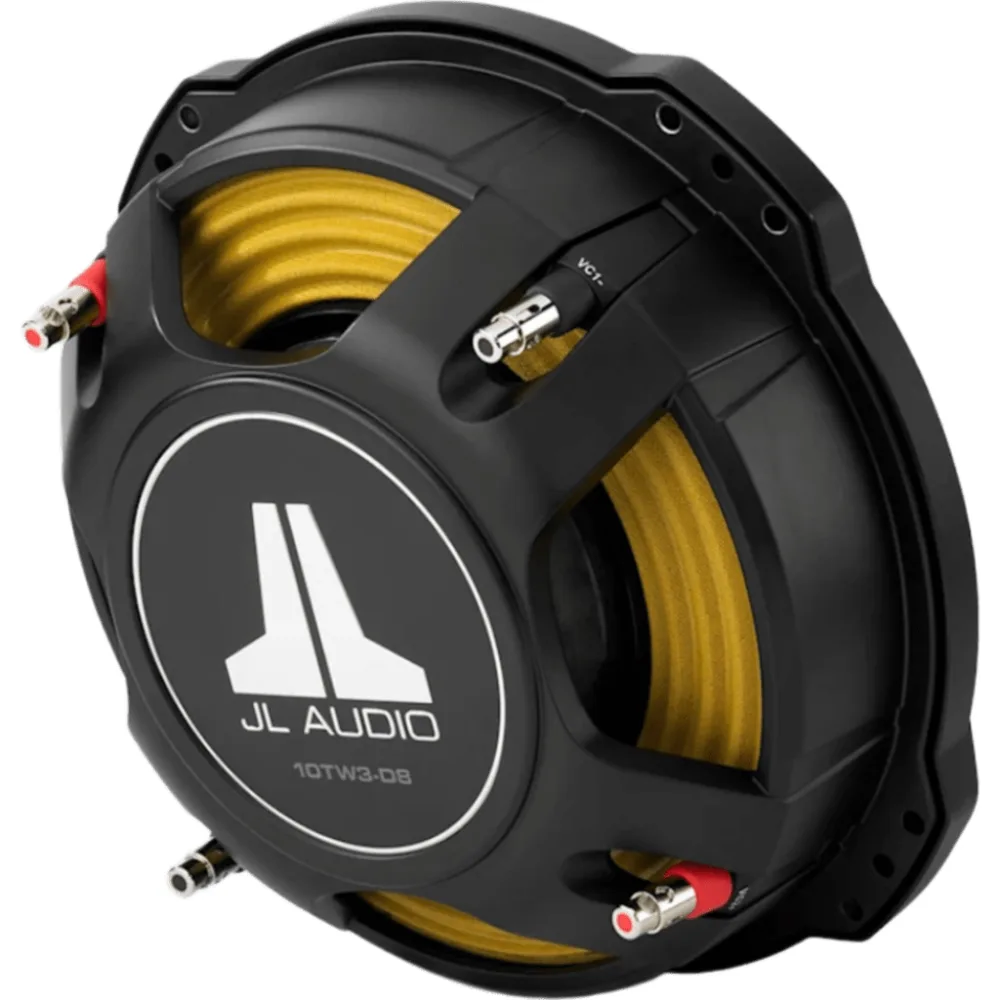

El JL Audio 10TW3-D8 es un subwoofer de línea fina (Thin-Line) de 10 pulgadas diseñado para aplicaciones de automoción donde el espacio de instalación es limitado, sin comprometer el rendimiento acústico. Incorpora un cono de polipropileno relleno de minerales y una bobina de voz dual de 8 ohmios, ofreciendo una gestión continua de potencia de 400 W RMS con una potencia de amplificador recomendada de 200 a 400 W RMS. Su diseño de perfil reducido permite una profundidad de montaje de solo 83 mm (3.25 in), lo que facilita su integración en recintos compactos sellados o con puerto. La sensibilidad de 82.27 dB (SPL a 1 W/1 m) y su excursión lineal unidireccional (Xmax) de 15.2 mm (0.6 in) garantizan un desplazamiento controlado del diafragma para una reproducción de bajas frecuencias precisa y profunda. Las conexiones se realizan mediante terminal con botones, y el producto está optimizado para sistemas biamplificados con satélites y amplificadores de alta calidad.

Características Generales

• Tamaño: 10" (25.4 cm)
• Impedancia nominal: Dual de 8 Ω
• Gestión continua de potencia (RMS): 400 W
• Potencia de amplificador recomendada (RMS): 200-400 W
• Sensibilidad (SPL a 1 W/1 m): 82.27 dB (Dual 8 Ω)
• Material del cono: Polipropileno relleno de minerales
• Conexiones de los altavoces: Terminal con botones
• Peso: 4.6 kg (10.1 lbs)

Parámetros Thiele-Small

• Resonancia al aire libre (FS): 39.262 Hz
• "Q" eléctrica (Qes): 0.825
• "Q" mecánica (Qms): 9.84
• "Q" total (Qts): 0.761
• Cumplimiento equivalente (Vas): 14.44 l (0.510 pies cúbicos)
• Excursión lineal unidireccional (Xmax): 15.2 mm (0.6 in)
• Eficiencia de referencia (NO): 0.23 %
• Área efectiva del pistón (SD): 0.0365 m² (56.532 in²)
• Resistencia de CC (RE): 15.008 Ω

*Notas: Las especificaciones de Xmax se han obtenido mediante el método de recorrido lineal máximo de la bobina de voz en una dirección, sin aplicar factores de corrección.

Dimensiones de Montaje

• Diámetro exterior del marco: máx. 284 mm (11.2 in) / mín. 267 mm (10.5 in)
• Espacio libre de profundidad de montaje: 83 mm (3.25 in)
• Orificio de montaje: 244 mm (9.625 in)
• Círculo del orificio de los pernos: 267 mm (10.5 in)
• Diámetro exterior del motor: 130 mm (5.1 in)
• Desplazamiento del diafragma: 0.019 cu ft (0.54 L)

Caja Sellada Recomendada

• Grosor de la pared: 19 mm (0.75 in)
• Grosor del deflector delantero: 19 mm (0.75 in)
• Volumen (neto int.): 16.3 l (0.575 pies cúbicos)
• Anchura externa (W): 425 mm (16.75 in)
• Altura externa (H): 381 mm (15 in)
• Profundidad externa (D): 165 mm (6.5 in)
• Frecuencia de corte de -3 dB (F3): 41.61 Hz
• Resonancia del sistema (FC): 41.61 Hz
• Q del sistema en resonancia (QTC): 1.0453

Caja con Puerto Recomendada

• Grosor de la pared: 19 mm (0.75 in)
• Grosor del deflector delantero: 19 mm (0.75 in)
• Volumen (neto int.): 21.2 l (0.75 pies cúbicos)
• Anchura externa (W): 762 mm (30 in)
• Altura externa (H): 416 mm (16.375 in)
• Profundidad externa (D): 133 mm (5.25 in)
• Anchura del puerto de ranura interno: 95 mm (3.75 in)
• Altura del puerto de ranura interno: 54 mm (2.125 in)
• Longitud del puerto de ranura interno: 681 mm (26.8125 in)
• Longitud de la extensión del puerto: 635 mm (25 in)
• Frecuencia de sintonización (FB): 31.33 Hz
• Frecuencia de corte de -3 dB (F3): 29.54 Hz

Notas de Instalación

• Las recomendaciones de carcasa son dimensiones externas que presuponen el uso de material de 19 mm (0.75 in) de grosor. Con material de 16 mm (0.625 in), restar 6.5 mm (0.25 in) de cada dimensión.
• No utilizar material con grosor inferior a 16 mm (0.625 in), ya que podría afectar la rigidez de la carcasa.
• Todos los volúmenes indicados son volúmenes internos netos; deben añadirse el desplazamiento del diafragma, del puerto y de los refuerzos para obtener el volumen interno bruto final.
• Si se utilizan varios subwoofers en una misma carcasa, recalcular las dimensiones de la carcasa y el puerto.
• Recomendado para sistemas biamplificados con satélites y amplificador de alta calidad. No se recomienda su uso con cruce pasivo (bobina).
• Las especificaciones están sujetas a cambios sin previo aviso.
