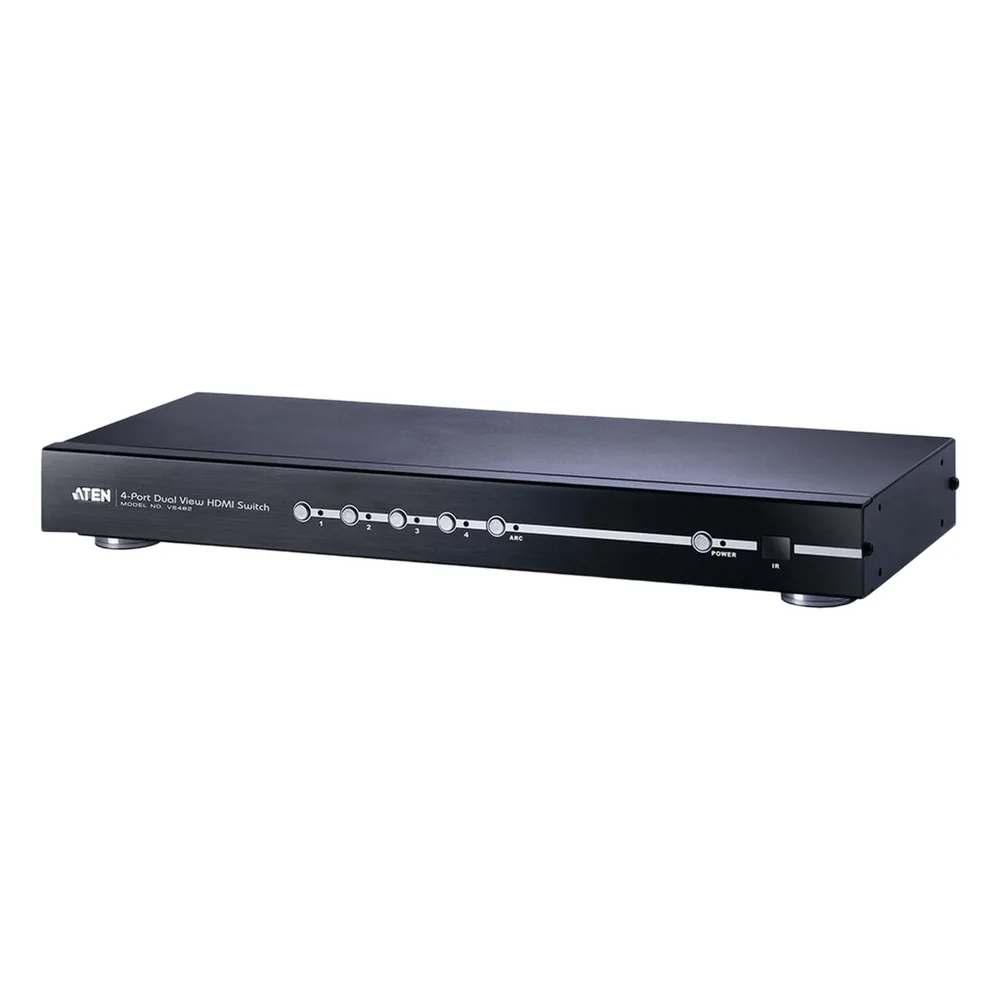

Switch HDMI de 4 puertos con salida dual

Switch HDMI de 4 puertos con salida dual

El VS482 admite cuatro fuentes de señal HDMI y dos pantallas HDMI de salida. Ha sido diseñado para aplicaciones televisivas de alta definición (HDTV) y para receptores audiovisuales (AVR). El VS482 cumple los estándares HDMI y admite contenidos en 3D así como la función Audio Return Channel (ARC). Además, el VS482 también ofrece la conmutación instantánea y posee un menú OSD en pantalla para ajustar la imagen, el sonido y la configuración del sistema y para mostrar información.

Características

Entrada de vídeo

• Interfaces: 4 x Puerto HDMI Tipo A hembra (Negro)
• Impedancia: 100 Ω
• Distancia máxima: 3 m a 1920*1080 a 60 (4:4:4)

Salida de vídeo

• Interfaces: 2 x Puerto HDMI Tipo A hembra (Negro)
• Impedancia: 100 Ω
• Distancia máxima: 15 m a 1920*1080 a 60 (4:4:4)

Vídeo

• Tasa de datos máxima: 6,75 Gbps (2,25 Gbps por carril)
• Reloj de píxeles máximo: 225 MHz
• Normativa: HDMI (3D, Canal de retorno de audio, Color profundo)
• Compatible con HDCP
• Control de electrónica de consumo (CEC)
• Resolución máxima: Hasta 1080p
• Distancia máxima: Hasta 15 m

Audio

• Entrada: 4 x Puerto HDMI Tipo A hembra (Negro)
• Salida Analógica: 2 x RCA (Rojo / Blanco)
• Salida Digital:
• 1 x HDMI Tipo A hembra (Negro)
• 1 x Toslink (Negro)
• 1 x RCA (Naranja)

Control

• RS-232
• Conector: 1 x DB-9 hembra (Negro)
• Velocidad en baudios y protocolo:
• Velocidad en baudios: 19200
• Bits de datos: 8
• Bits de parada: 1
• Paridad: No
• Control de flujo: No
• Infrarrojos
• 1 x Miniconector estéreo hembra (Negro)

Configuración EDID

• Modo EDID: Predeterminado / Puerto 1 / Automático

Alimentación

• Conector: 1 x Conector de CC
• Consumo: 5,3 VCC, 6,95 W

Consumo de energía

• DC5.3V: 5.74W: 27BTU/h
• Nota:
• • La medición en vatios indica el consumo de energía típico del aparato sin carga externa.
• • La medición en BTU/h indica el consumo de energía del dispositivo cuando está totalmente cargado.

Condiciones medioambientales

• Temperatura de funcionamiento: 0 - 50 °C
• Temperatura de almacenamiento: -20 - 60 °C
• Humedad: HR del 0 - 80%, sin condensación

Propiedades físicas

• Carcasa: Metal
• Peso: 2.17 kg (4.78 lb)
• Dimensiones (LA x AN x AL): 43.72 x 15.86 x 4.40 cm (17.21 x 6.24 x 1.73 in.)
• Nota: Tenga en cuenta que, en algunos productos de montaje en bastidor, las dimensiones físicas estándar de anchura x profundidad x altura se expresan en el formato longitud x anchura x altura.

Contenido del paquete

• 1 switch HDMI Dual View de 4 puertos VS482
• 1 mando a distancia por infrarrojos
• 1 adaptador de alimentación
• 1 manual del usuario
• 1 kit de montaje
