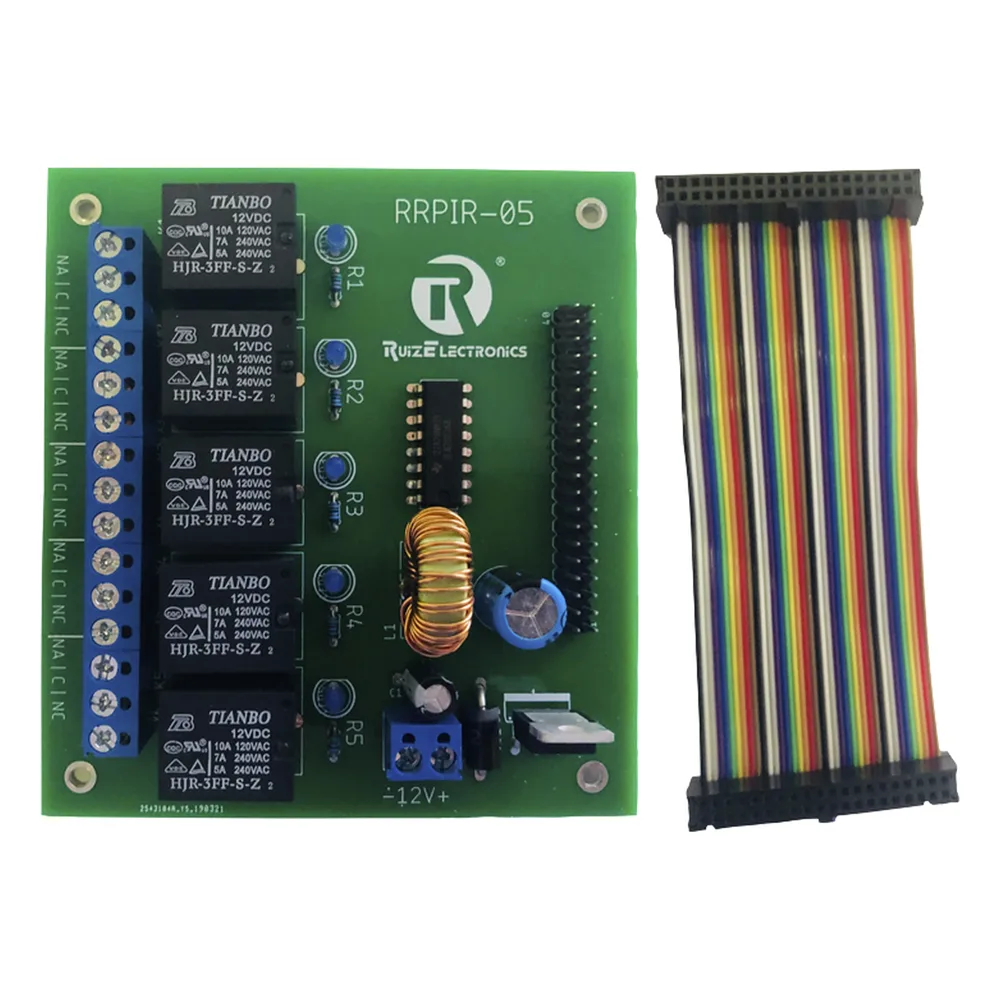

Tablilla interfaz de 5 relevadores con arnés 20x2 pines para Raspberry Pi

Características

• Requiere alimentación de 12Vcc@5A
• 5 salidas de relevadores
  • 10A @ 120VCA
  • 7A @ 240VCA
  • 5A @ 240VCA
• Arnés de 20 pines hembra de 10 cm
• Compatible con cualquier Raspberry Pi de 40 pines

Pines de relevador

• Relevador 1 = PIN 40 = GPIO 21
• Relevador 2 = PIN 38 = GPIO 20
• Relevador 3 = PIN 36 = GPIO 16
• Relevador 4 = PIN 18 = GPIO 24
• Relevador 5 = PIN 16 = GPIO 23

Notas

• Se recomienda utilizar la fuente de poder modelo SJ2312V5A
• La tablilla regula el voltaje y alimenta al Raspberry con 5V@2A
