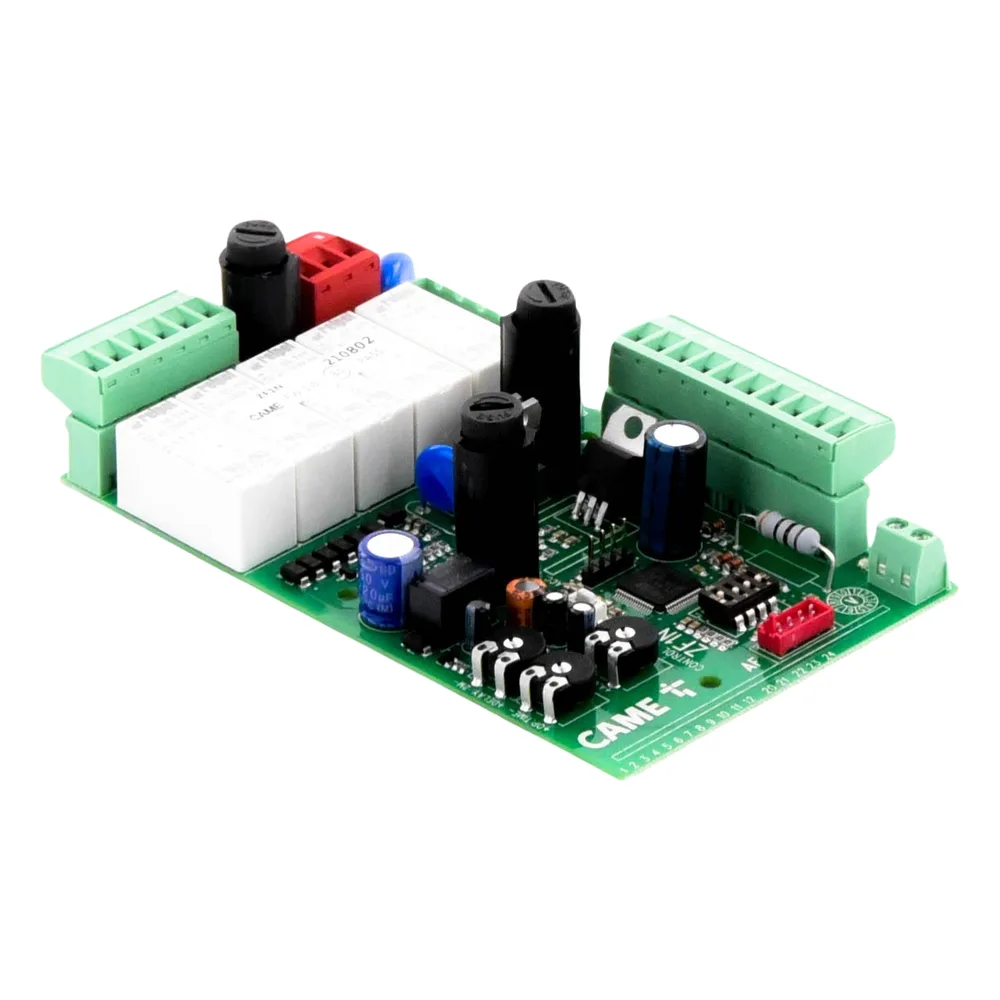

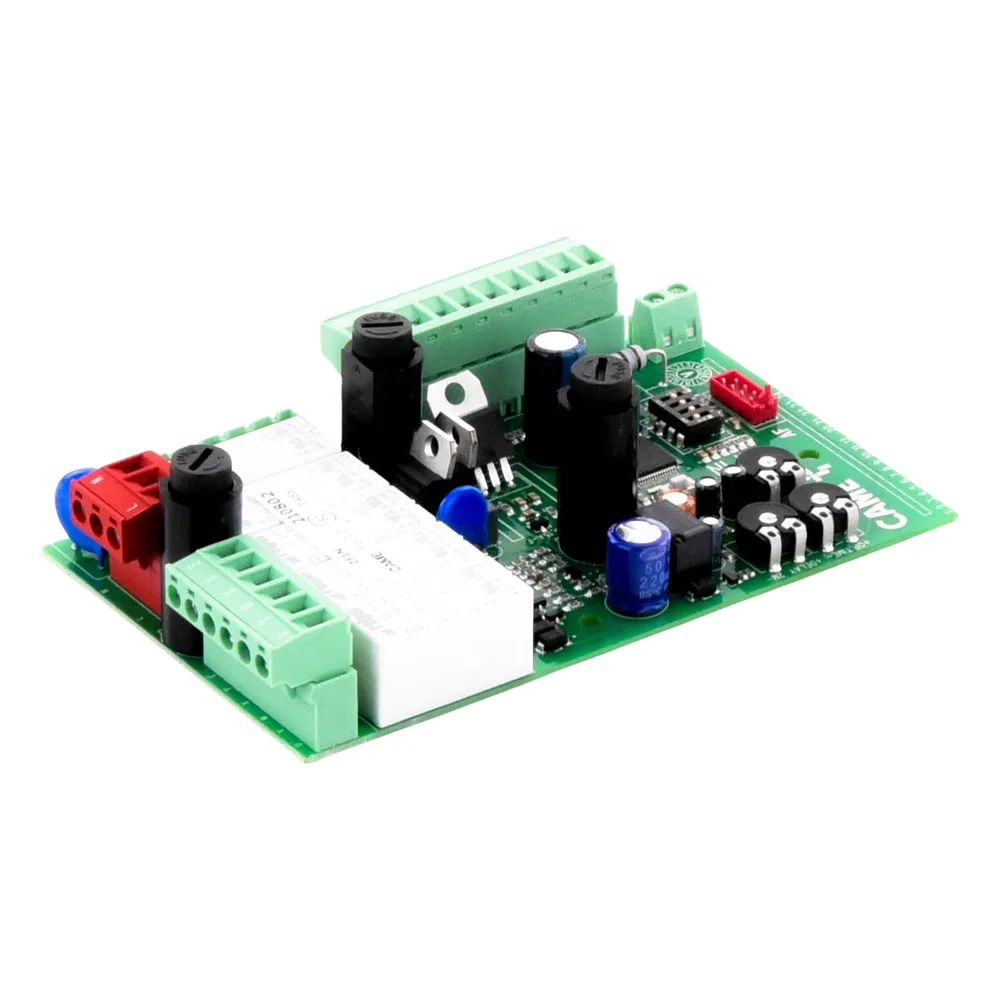

Tarjeta de control para ZF1N Compatible con motores abatibles 001U7220

Características principales

• Compatibilidad con modelos 001U7220 y 002ZFN110
• Diseño eficiente para control avanzado
• Fácil integración en sistemas existentes
• Alta fiabilidad en operaciones críticas
• Interfaz de usuario simplificada y accesible

Especificaciones técnicas

• Grado de protección: IP54
• Alimentación: 230 V CA o 120 V CA
• Consumo en stand-by: 40 mA
• Potencia máxima: 320 W
• Material de la caja: ABS
• Temperatura de funcionamiento: -20°C a +55°C

Fusibles

• Línea: 5 A
• Tarjeta: 315 mA
• Accesorios: 3,15 A

Conexiones eléctricas

• Alimentación: 120 V o 230 V AC
• Salida para accesorios: 24 V AC - máx. 20 W

Dimensiones

• Medidas: 184 x 452 mm

Funciones configurables

• Cierre automático activado/desactivado
• Función ABRE-STOP-CIERRA-STOP (secuencial)
• Función ABRE-CIERRA-INVERSIÓN (paso-paso)
• Test de seguridad para verificación de fotocélulas
• Función para borrar usuarios

Regulaciones

• Tiempo de cierre automático (1-120 segundos)
• Tiempo de funcionamiento de motorreductores (15-120 segundos)
• Retraso en cierre del motor M2 (3-10 segundos)

Conexiones de seguridad

• Entrada para fotocélulas
• Comprobación de dispositivos de seguridad
• Protección contra fallos en dispositivos de seguridad

Conexiones de dispositivos

• Conexión para motorreductores
• Salida para luz intermitente
• Salida de indicación de puerta abierta

Comunicación inalámbrica

• Conector para tarjeta AF
• Conexión para antena RG58 (hasta 10m)
• Memorización de hasta 50 usuarios

Condiciones de instalación

• Instalación por personal calificado
• Corte de tensión antes de la instalación
• Preparación de tuberías y canaletas
• Comprobación de conexiones internas
• Verificación de fijación en superficies sólidas

Tipos de cables recomendados

• Cables H05RN-F para uso exterior
• Cables H05VV-F para uso interior
• Sección mínima según longitud de cable
• Cable RG58 para antena (hasta 10m)

Protección eléctrica

• Fusibles rápidos para todas las conexiones
• Protección contra sobretensión categoría III
• Aislamiento suplementario en conexiones internas

Componentes principales

• Transformador
• Borneros para conexiones
• Trimmer para ajustes
• LEDs indicadores

Aplicaciones

• Control de cancelas de dos hojas batientes
• Uso residencial y en comunidades de vecinos
• Instalación en entornos interiores y exteriores

Precauciones de seguridad

• Instalación exclusiva por personal calificado
• Cortar la tensión antes de manipular
• Protección contra sobrecargas mediante fusibles
• Verificación de aislamiento en conexiones internas
• Protección contra daños mecánicos en cables

Notas de programación

• Memorización de usuarios hasta 50 emisores
• Procedimiento de programación mediante pulsador PROG
• Confirmación mediante LED de programación
• Comprobación automática de fotocélulas
