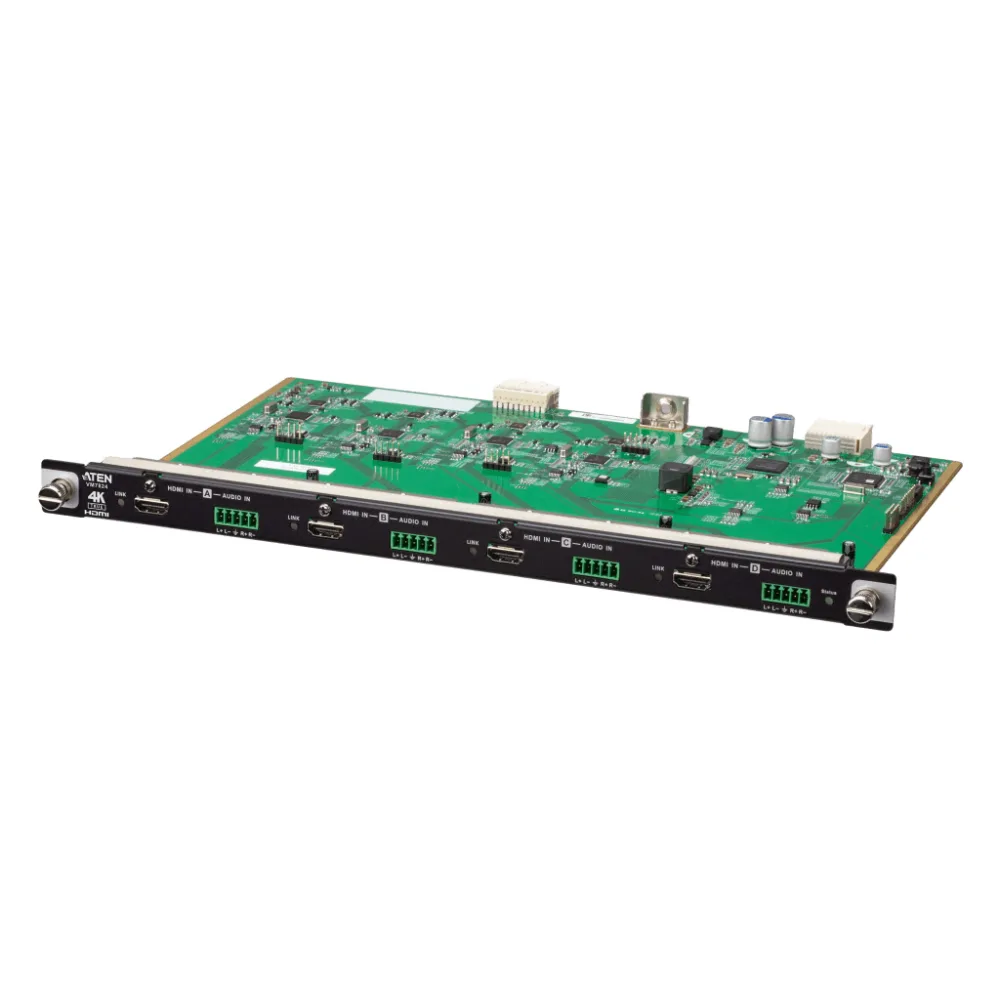

Tarjeta de entrada HDMI True 4K de 4 puertos

Es una tarjeta de entrada HDMI 4K real que se combina con un switch de matriz modular de ATEN para facilitar el enrutamiento de 4 fuentes de audio/vídeo HDMI a 4 pantallas con compatibilidad con imágenes de alta definición 4K real. Además de la interfaz HDMI que transporta la señal de audio/vídeo digital, el VM7824 tiene también 4 puertos de entrada de audio estéreo que permiten la incrustación de audio estéreo.

Todas las tarjetas de entrada/salida de la serie VM de ATEN son intercambiables en caliente, lo que ofrece gran flexibilidad y eficiencia de mantenimiento a los integradores de sistemas. Las tarjetas de entrada/salida de la serie VM, junto con los switches de matriz modulares de ATEN, ofrecen soluciones ideales que atienden perfectamente las demandas de las aplicaciones de vídeo de múltiples interfaces.

Especificaciones

Conexiones de consola

• Local: 1
• Mando a distancia: 1

Conexiones del PC

• Directo: 16
• Máximo: 256 (en cascada)

Selección de puerto

• Pulsadores, interfaz gráfica del usuario, tecla de acceso rápido

Conectores

• Puertos de consola: 2 x USB Tipo-A hembra (Blanco)
  • 1 x Mini-DIN de 6 contactos hembra (Púrpura)
  • 1 x Mini-DIN de contacto hembra (Verde)
  • 1 x HDB-15 hembra (Azul)
• Audio: 2 x conector de audio hembra
• Puerto USB: 3 x USB Tipo A hembra
• Puertos KVM: 16 x RJ-45 hembra
• Serie: 2 x RJ-45 hembra
• PON (red óptica pasiva): 1 x RJ-45 hembra
• Puertos LAN: 2 x RJ-45 Hembra
• Alimentación: 2 x IEC 60320/C14

Switches

• Selección de puerto: 2 x Pulsadores
• Reiniciar: 1 x Semi-recessed Pushbutton
• Alimentación: 2 x switches

LEDs

• En línea: 16 (verde)
• Enlace 10 / 100 / 1000 Mbps: 2 (Rojo/Naranja/Verde)
• Alimentación: 2 (Azul)

Emulación

• Teclado / Ratón: PS/2/ USB

Vídeo

• Local: 1920 x 1200 @ 60Hz
• Mando a distancia: 1920 x 1200 @ 60Hz

Entrada de vídeo

• Interfaces: 4 x HDMI Tipo A hembra (Negro)
• Impedancia: 100 Ω
• Distancia máxima: Hasta 3,0 m

Vídeo

• Tasa de datos máxima: 18,0 Gbps (6,0 Gbps por carril)
• Reloj de píxeles máximo: 600 MHz
• Normativa: HDMI (3D, color profundo, 4K), Compatible con HDCP 2.2, Control de electrónica de consumo (CEC)
• Resolución máxima: 4096 x 2160 / 3840 x 2160 a 60 Hz (4:4:4)

Audio

• Entrada: 4 x Conector de tornillo cautivo, 5 polos (Verde)
• *Tipo de señal de audio: estéreo, balanceada/no balanceada.

Consumo de energía

• 11.33W:53BTU/h

Nota:

• La medición en vatios indica el consumo de energía típico del aparato sin carga externa.
• La medición en BTU/h indica el consumo de energía del dispositivo cuando está totalmente cargado.

Condiciones medioambientales

• Temperatura de funcionamiento: 0 - 40 °C
• Temperatura de almacenamiento: -20 - 60 °C
• Humedad: HR del 0 - 80 %, sin condensación

Propiedades físicas

• Carcasa: Metal
• Peso: 0.55 kg ( 1.21 lb )

Hardware

• Conectores RJ-45 para un máximo de 16 puertos en una carcasa de 1U.

Consola USB en portátil (LUC)

• Un puerto USB dedicado se conecta directamente a un portátil para facilitar el funcionamiento de la consola.

Dos buses independientes

• Para un acceso de consola local y otro remoto sobre IP.

Red LAN redundante

• Dos NIC de 10/100/1000 Mbps para LAN redundante o funcionamiento con dos IP.

Compatibilidad con servidores blade

• Soporta conectividad PS/2, USB, Sun Legacy (13W3) y puerto serie (RS-232).

Consola local

• Proporciona compatibilidad con teclado y ratón PS/2 y USB.

Entornos multiplataforma

• Compatible con Windows, Mac, Sun, Linux y dispositivos serie basados en VT100.

Audio activado

• Permite transmitir audio junto con los datos.

Virtual Media

• Permite asignar DVD/CD-ROM y otros soportes de almacenamiento a un servidor remoto.

Alimentación redundante

• Doble alimentación para mayor confiabilidad.

Alta Resolución de video

• Hasta 1920 x 1200 @ 60Hz para sesiones locales y remotas.
